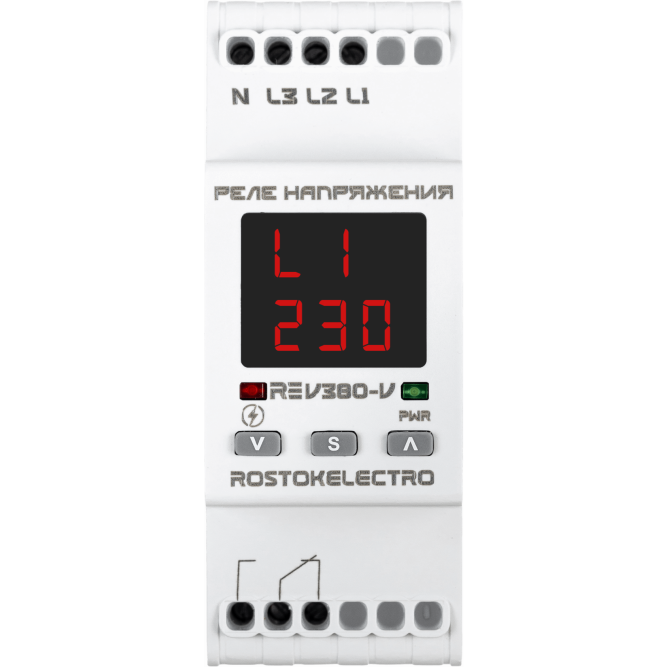

Реле напряжения трехфазное RE V-380V

Реле напряжения трехфазное нового поколения RE V-380V предназначено для защиты электроприборов и другого электрического оборудования от:

• повышенного или пониженного сетевого напряжения;
• пропадания напряжения;
• асимметрии напряжения (перекоса фаз);
• контроля порядка чередования фаз (функция отключаемая);
• последствий обрыва нулевого провода в трехфазной сети.

Реле напряжения RE V-380V может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (трехфазные генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Основные особенности:

реле трехфазного RE V-380V:

• Режим работы - защита для трехфазного оборудования.
• Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция - незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
• Установки величины гистерезиса по напряжению.
• На выходе установлено реле с перекидными контактами.
• Контроль асимметрии фаз.
• Контроль чередования фаз.
• Полностью цифровое управление.
• True RMS.
• Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
• Журнал аварийных состояний напряжения.
• Настройка комфортного значения яркости дисплея.
• Блокировка кнопок от случайного нажатия
• Сечение входных проводов до 1,5 кв. мм. по каждой фазе.
• Размер 2-din.

Принцип работы:

Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора установлено электромагнитное реле с перекидным контактором. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени задержки, с учетом установленной величины гистерезиса по напряжению(dU). Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания.

Все установленные пользователем значения сохраняются в энергонезависимой памяти.

Для защиты трехфазных потребителей после RE V-380V необходимо устанавливать контактор, соответствующий мощности потребляемой нагрузки.
