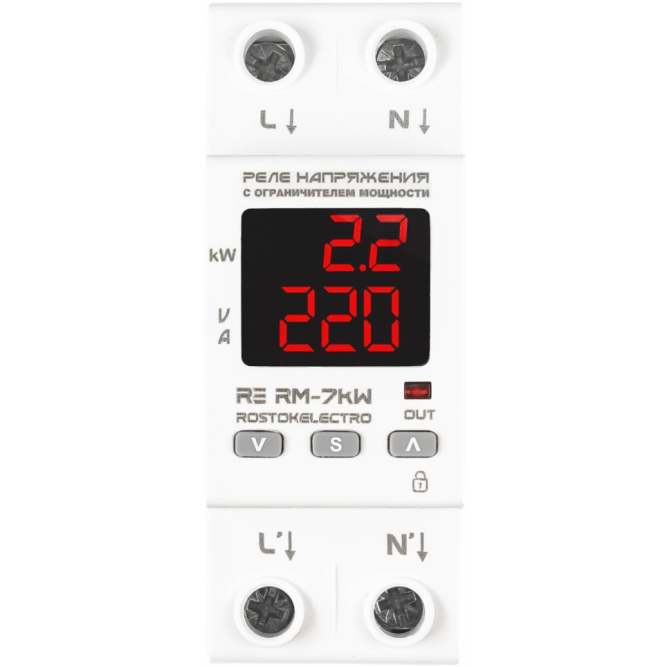

Реле напряжения с ограничителем мощности RE RМ-7kW

Реле напряжения с ограничителем мощности RE серии RМ - 7 kW предназначено для ограничения и контроля потребляемой мощности в однофазной электрической сети, защиты линии от перегрузки, а потребителей от перепадов и скачков сетевого напряжения (функция Реле напряжения).

Прибор совмещает в себе функционал нескольких устройств:

• ограничителя мощности;
• реле напряжения;
• амперметра;
• вольтметра;
• ваттметра.

Параметры, устанавливаемые пользователем:

• допустимые пределы максимальной мощности;
• время задержки включения/отключения по мощности;
• количество циклов повторного включения;
• верхний/нижний передел отключения по напряжению;
• время задержки включения по напряжению.

Основные особенности:

• Работа при плавающей частоте в пределах 45-65 ГЦ;
• Функция реле напряжения;
• Защита от многократных срабатываний;
• Отображение значения мощности, напряжения и тока подключенной нагрузки;
• Полноценный транзит нуля (шина 16 кв.мм);
• Блокировка кнопок от случайного нажатия;
• Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
• Алгоритм True RMS;
• Внутренняя термозащита с возможностью контроля в настройках;
• Настройка комфортного значения яркости дисплея;
• Размер 2-din;
• Функция памяти последнего срабатывания (отключения нагрузки).

Принцип работы

Прибор управляется микроконтроллером, который анализирует напряжение в электросети, потребляемый ток и вычисляет мощность подключенной нагрузки с отображением значений на цифровых индикаторах.

Измерение тока производится с помощью встроенного трансформатора тока. Коммутация нагрузки осуществляется электромагнитным реле.

Прибор оснащен функцией реле напряжения, параметры которого (верхний и нижний пределы напряжения и время задержки включения) устанавливаются пользователем. Прибор отключает нагрузку если значение напряжения выйдет за установленные пределы. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон.

Ограничитель мощности может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.) Для этого предусмотрена функция выбора режима контроля частоты.

Для настройки ограничителя мощности необходимо установить предел максимальной мощности, время задержки включения/отключения по мощности и количество циклов повторного включения при отключении по пределу мощности. При превышении потребляемой мощности произойдет отключение нагрузки с задержкой, установленной пользователем. Время отключения нагрузки зависит от величины потребляемой мощности.

Все установленные пользователем значения сохраняются в энергонезависимой памяти.
