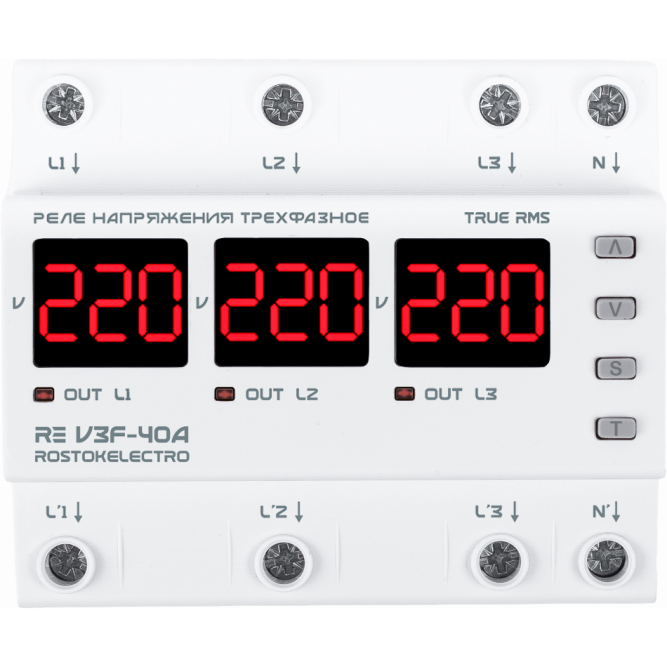

Реле напряжения RE V3F-40A

Реле напряжения нового поколения RE серии V3F предназначено для контроля и защиты промышленного и бытового однофазного и трехфазного оборудования от:

• повышенного или пониженного напряжения
• пропадания напряжения на одной фазе
• асимметрии фаз, а также порядка чередования фаз (функция отключаемая)

Реле напряжения RE V3F-40A может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Основные особенности:

• Режим работы - синхронный или асинхронный (для однофазного или трехфазного оборудования).
• Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция - незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
• Контроль асимметрии фаз и чередования фаз в синхронном режиме.
• Полноценный транзит нуля.
• Сечение входных проводов (суммарно) до 16 кв. мм. по каждой фазе.
• Блокировка кнопок от случайного нажатия.
• Возможность калибровки показаний вольтметра.
• Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
• Полностью цифровое управление.
• True RMS.
• Внутренняя термозащита с возможностью контроля в настройках.
• Настройка комфортного значения яркости дисплея.
• Журнал аварийных состояний напряжения.
• Размер 6-din.

Принцип работы:

Прибор управляется микроконтроллером, который анализирует величину напряжения в трехфазной сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (электромагнитное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

Прибор может работать в одном из двух режимов - синхронном или асинхронном.

Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.

Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.
