Как выбрать кабельные лотки для агрессивных сред и промышленных условий

5 июня 2026

Проектирование кабельных трасс на промышленных предприятиях требует защиты коммуникаций от экстремальных воздействий. В условиях химических и пищевых производств, металлургических цехов и морского климата стандартные оцинкованные лотки разрушаются за несколько лет.

Ниже представлен экспертный разбор материалов, покрытий и критериев выбора несущих конструкций для тяжёлых условий эксплуатации.

Главные факторы риска на производстве

При выборе кабельных лотков учитывайте специфику конкретной промышленной зоны:

Химическая агрессия: Кислотные пары, щелочи, нефтепродукты, соли и газы (сероводород, хлор, аммиак) ускоряют коррозию металла. Актуальная проблема на химических предприятиях, гальванических участках, нефтехимии, целлюлозно-бумажных заводах, очистных сооружениях.
Высокая влажность и конденсат: Постоянный контакт с водой в сочетании с плохой вентиляцией активирует гальваническую коррозию. В зоне риска насосные станции, холодильные склады, пищевые предприятия, очистные сооружения, бассейны, прибрежные зоны.
Экстремальные температуры: Резкие перепады (от -60 °C в условиях Крайнего Севера до +150 °C в горячих цехах) вызывают температурное расширение и снижают несущую способность материалов.
Механические и вибрационные нагрузки: Вибрация от промышленного оборудования приводит к ослаблению соединений, а риск механических ударов и тяжёлые кабельные массы требуют высокой жесткости конструкции.
Дополнительные требования: огнестойкость, взрывозащита, электробезопасность, низкая электропроводность.

Выбор материалов и покрытий

Выбор материала — ключевой этап, определяющий срок службы кабельной трассы.

Высокопрочные сплавы

Нержавеющая сталь AISI 304

Устойчива к окислению, пресной воде и органическим химикатам. Широко применяется в пищевой, фармацевтической и химической промышленности благодаря гигиеничности и соответствию санитарным нормам.

Нержавеющая сталь AISI 316 / 316L

Модифицирована молибденом. Обладает абсолютной стойкостью к морской воде, хлору, серной и фосфорной кислотам. Эффективна в прибрежных зонах и в условиях постоянной влажности. Стандарт для нефтегазового сектора (морские буровые платформы, НПЗ).

Преимущества: исключительная коррозионная стойкость, долговечность, гигиеничность (пищевая промышленность).

Недостатки: высокая стоимость. Идеальна для химических заводов, морских платформ, фармацевтики.

Сталь с защитными покрытиями

Сталь оцинкованная по методу Сендзимира (Zn‑Mg / Zn‑Al)

Толщина покрытия около 19 мкм. Экономичный вариант для слабокоррозионных условий и умеренной влажности. Подходит для сухих внутренних помещений (C1–C2). Не рекомендуется для химически активных зон и постоянной влаги.

Преимущества: хорошая защита от коррозии в обычных условиях эксплуатации, экономичность, ровное и аккуратное покрытие.

Недостатки: в уличных или промышленных условиях срок службы ниже, чем у горячего цинкования.

Горячее цинкование методом погружения (HDG)

Сталь погружается в жидкий цинк (толщина слоя 50–80 мкм). Прочное цинковое покрытие устойчиво к влаге, солевому туману, кислотным парам и УФ‑излучению. Обладает свойством «самозалечивания» царапин. Механическая прочность и долговечность в промышленных условиях. Идеально для уличного монтажа, зон с высокой влажностью (категории С3, С4) и портовых сооружений.

Преимущества: коррозионная стойкость, устойчивость к механическим повреждениям, срок службы — десятки лет.

Недостатки: цена, неидеальная эстетика.

Цинк-алюминий-магниевое покрытие (например, Magnelis, Страт-профиль)

Инновационное покрытие, превосходящее горячий цинк по коррозионной стойкости в 3–4 раза. Рекомендовано для сред с большим содержанием хлоридов и аммиака (животноводческие комплексы, химические заводы).

Преимущества: высокая стойкость к коррозии, стойкость к механическим повреждениям. Покрытие тоньше и легче, чем горячее цинкование, при долгом сроке службы.

Недостатки: стоимость дороже горячего цинкования, не все типоразмеры доступны на рынке, требует совместимые крепёжные элементы для предотвращения гальванической коррозии.

Алюминиевые сплавы

Легкие, с естественным оксидным слоем. Хорошая стойкость к атмосферной коррозии и влажности, но хуже в сильнокислых и щелочных средах или с хлоридами. Подходят для наружной установки, лёгких несущих систем, объектов с требованиями по снижению массы.

Преимущества: Хорошая стойкость к атмосферной коррозии, низкий вес, простой монтаж, отсутствие магнитных свойств.

Недостатки: слабая стойкость к щелочам и кислотам, не подходит для тяжёлых промышленных нагрузок.

Композитные материалы (Стеклопластик / ФРП)

Стеклопластиковые лотки (FRP/GRP)

Не подвержены коррозии в принципе. Обладают химической стойкостью к большинству агрессивных сред. Лотки из композита диэлектричны, не требуют заземления и весят в 3–4 раза меньше стали. Применяются в медицинских учреждениях, лабораториях, нефтегазовой, химической и водоочистной инфраструктуре, внутренних трассах без механических нагрузок.

Преимущества: Максимальная устойчивость к кислотам и щелочам, диэлектрические свойства, малый вес.

Недостатки: низкая механическая прочность, чувствительность к УФ, ограниченный температурный диапазон, требуется проверка пожарных характеристик.

Выбор покрытия: что важно учитывать

Покрытие не заменяет правильный выбор базового материала, но увеличивает срок службы лотка.

Покрытие	Устойчивость	Где применять	Ограничение
Горячее цинкование	Высокая	Улица, влажность, умеренная химия	Не для сильных кислот
Сендзимир	Средняя	Сухие помещения	Не для влажности и химии
Порошковая окраска	Низкая	Офисы, ТЦ	Не для промышленности
Нержавеющая сталь	Максимальная	Химия, пищевое производство, фармацевтика	Высокая цена
FRP	Высокая химическая	Лаборатории	Слабая механика

Конструктивные требования для промышленности

Для надёжности кабельных линий важен не только материал, но и тип конструкции лотка:

Лестничные лотки (кабель-росты): Оптимальны для тяжёлых силовых кабелей. Обеспечивают максимальную вентиляцию, предотвращая перегрев кабеля, не задерживают пыль, грязь или влагу.
Неперфорированные (глухие) лотки с крышкой: Используются в зонах, где критически важно защитить кабель от падающих предметов, прямых струй воды при санитарной обработке или ультрафиолета.
Перфорированные лотки: Отверстия способствуют быстрому отводу конденсата.
Учёт терморасширения: При длине трассы более 30 метров в условиях перепада температур обязательно применение специальных термокомпенсационных пластин в местах соединений.

Пожарные и эксплуатационные требования

Пожарная безопасность

Металлические лотки обязательны в зонах с повышенными требованиями к огнестойкости
Требования регламентирует СП 6.13130 (системы противопожарной защиты)

Нормы монтажа

Минимальные расстояния, способы крепления и совместная прокладка — по СП 76.13330
Лотки должны быть из несгораемых материалов (ПУЭ 2.1.11)

Типичные ошибки при выборе лотков для агрессивных условий

Использование оцинковки в химически активных зонах
Применение пластиковых лотков в цехах с вибрациями
Недостаточный шаг опор – прогибы и разрушение покрытия
Игнорирование конденсата при перепадах температур
Неправильный выбор климатического исполнения по ГОСТ 15150

Заключение

Выбор кабельных лотков для агрессивных и промышленных условий — это не просто подбор материала по каталогу, а инженерное решение, напрямую влияющее на надёжность всей кабельной инфраструктуры. В условиях высокой влажности, химически активных паров, перепадов температур и механических нагрузок стандартные решения быстро выходят из строя, что приводит к коррозии, повреждению кабелей и дорогостоящим простоям оборудования.

Оптимальная стратегия — учитывать характер среды, тип производства, температурный режим, вибрации, а также требования пожарной безопасности. Нержавеющая сталь AISI 304/316 остаётся эталоном для химически активных зон, горячее цинкование — для наружной и влажной среды, а композитные FRP‑лотки — для специфических химических процессов без значительных механических нагрузок.

Грамотный выбор материала и покрытия обеспечивает долговечность трасс, снизить эксплуатационные затраты и повысить общую безопасность объекта. В условиях современных производств, где простои недопустимы, правильная спецификация кабельных лотков становится не просто рекомендацией, а обязательным элементом инженерной культуры.

В нашем интернет-магазине представлены кабельные лотки, кабель-каналы и трубы для прокладки кабеля в большом ассортименте. Доставим курьером, транспортной компанией или будем ждать в нашем пункте выдачи в Симферополе.

Основные правила монтажа

Планирование трассы

Начинайте разметку от электрощитовой к потребителям
Минимизируйте количество поворотов и пересечений
Разделяйте силовые и слаботочные кабели
Учитывайте будущие расширения (резерв 20–30%)
Оставляйте минимум 30 см свободного пространства над лотком для укладки кабеля
Избегайте зон с высокой влажностью и агрессивной средой без защиты

Выбор типа лотка

Перфорированные — универсальные, хорошая вентиляция
Неперфорированные – максимальная защита от пыли и влаги
Лестничные — для тяжёлых кабелей и длинных трасс
Проволочные — лёгкий вес, простой монтаж

Подробнее о выборе лотков читайте в нашей статье.

Общие принципы

Лотки устанавливаются горизонтально или с допустимым уклоном (обычно до 5°)
Лотки должны быть заземлены
Острые кромки требуется исключить при помощи обработки или заводских аксессуаров
Кабели укладываются без натяжения, с соблюдением радиусов изгиба
Провисания кабеля между опорами не допустимы
Подвесы и кронштейны подбираются по нагрузке, ширине лотка и условиям среды
Все элементы должны иметь антикоррозионное покрытие (оцинковка, порошковая окраска, нержавейка — по условиям помещения)

Требования к крепежу и опорам

Типы крепежа

Анкерные болты — для бетона, несущих конструкций.
Дюбель-гвозди — для лёгких нагрузок и второстепенных трасс.
Резьбовые шпильки М6–М12 — для подвесных систем.
Консоли и кронштейны — для настенного монтажа.
Подвесы на тросах — для высоких потолков и длинных пролётов.

Правила выбора крепежа

Несущая способность крепежа должна превышать расчётную нагрузку минимум в 2 раза.
В агрессивных средах (влажность, химия) применяют нержавеющий или оцинкованный крепёж.
Для подвесов длиной более 1,5 м используют усиленные шпильки или растяжки.

Расстояния между опорами

Ориентиры:

Проволочный лоток — 1,0–1,5 м.
Перфорированный листовой — 1,5–2,0 м.
Неперфорированный листовой — 1,5–2,0 м.
Лестничный лоток — 2,5–4,0 м.

При большом количестве кабелей шаг опор уменьшают на 20–30%.

На вертикальных участках — чаще (зависит от нагрузки).

Обязательно устанавливайте дополнительные опоры на поворотах, ответвлениях, подъёмах, спусках, пересечениях и в местах соединения секций. На углах — по одной опоре с каждой стороны симметрично (расстояние до поворота 30–50 см).

Монтаж поворотов, переходов и ответвлений

Повороты

Используются штатные фасонные элементы: горизонтальные и вертикальные углы 45°/90°, Т-образные, крестовины.
Запрещено формировать поворот гибкой или деформацией лотка.
Радиус поворота должен быть достаточным для минимального допустимого радиуса изгиба кабеля (по ПУЭ п. 2.3.20).
Самодельные решения допустимы, но без острых краёв, с усилением конструкции и сохранением прочности.
Места среза лотка (при подгонке) обязательно обработать цинковым спреем для защиты от коррозии.

Переходы по высоте

Применяются вертикальные колена.
При переходе вниз кабели фиксируют хомутами, чтобы исключить сползание.

Ответвления

Делают через тройники, крестовины или вырезы с защитой кромок.
Кромки обязательно обрабатываются защитной лентой или пластиковым профилем, чтобы не повредить изоляцию.

Соединения

Болтовые соединения — основной стандарт
Обязательно: плотная стыковка, отсутствие люфтов, антикоррозийная защита

Пожарные требования

Лотки не являются огнестойкой конструкцией, поэтому при пересечении противопожарных преград выполняют огнезащиту кабельных проходок.
В местах выхода из щитов и шкафов кабели фиксируют, чтобы исключить распространение пламени по трассе.
В помещениях с повышенными требованиями используют негорючие лотки (нержавейка, алюминий), кабели с низким дымо- и газовыделением (нг-LS, нг-HF).
В системах пожаротушения и оповещения используйте только сертифицированные огнестойкие кабельные линии.
Лоток нельзя набивать «под завязку». Оставляйте свободное пространство для охлаждения согласно нормативам заполнения лотка (не менее 50%).
Силовые и слаботочные кабели разделяйте стальной перегородкой внутри лотка.
Используйте противопожарные гильзы или мастики (подушки) для прохода через стены.
Применяйте огнезащитные покрытия, короба, огнестойкие маты.
На вертикальных участках обязательна установка огнестойких фиксаторов, чтобы кабели не обрушились при пожаре.

Эксплуатационные нюансы

Лотки должны быть доступны для ревизии: не закрываться наглухо отделкой, не располагаться вплотную к потолку.
Минимальный зазор до потолка — 50–100 мм.
На длинных трассах каждые 20–30 м делают ревизионные участки.
Обеспечьте вентиляцию (перфорированные лотки предпочтительнее в помещениях с тепловыделением).
В агрессивных средах (влажность, химия, соль) выбирайте лотки с усиленным покрытием (горячее цинкование, нержавейка).
В наружных установках учитывайте снеговую и ветровую нагрузку, уклон для стока воды.
Регулярно проверяйте затяжку болтовых соединений и состояние заземления.

Защита от вибраций

На производстве используют виброгасящие подвесы.
На мостах и эстакадах — компенсаторы температурных расширений.

Заземление

Металлические лотки должны быть заземлены.
Соединения между секциями выполняют перемычками или используют лотки с заводскими контактными замками.

Защита кабельных трасс от грызунов

Грызуны — частая причина повреждения кабелей в промышленных и складских помещениях, подвалах и технических этажах.

Методы защиты

Использование металлических лотков вместо пластиковых.
Применение кабелей с антивандальной оболочкой (армированные, стальные ленты).
Установка закрытых крышек на лотки.
Установка металлической сетки на входах.
Герметизация вводов в щиты и проходов через стены.
Прокладка в трубах на уязвимых участках.
Применение ультразвуковых отпугивателей или механических барьеров.
Обработка отпугивающими составами – репелентами.
Уборка и обработка помещений.

Типичные ошибки при монтаже

Использование неподходящего крепежа (дюбели в пустотелом кирпиче, слабые анкеры).
Превышение допустимой нагрузки на лоток, провисание лотка из-за слишком редкого шага опор.
Монтаж без учёта температурных расширений.
Отсутствие заземления металлических лотков.
Применение самодельных поворотов вместо фасонных элементов.
Укладка кабелей в несколько слоёв, что затрудняет охлаждение.
Отсутствие крышек в местах, где есть риск механического воздействия или грызунов.
Пересечение с трубопроводами без соблюдения минимальных расстояний.
Использование кустарных резов без зачистки заусенцев, что повреждает изоляцию при протяжке.
Скрутки проводов в лотках запрещены (только в распределительных коробках).

Заключительные рекомендации

Работы выполняйте квалифицированным персоналом с соблюдением техники безопасности (СИЗ, отключение напряжения при необходимости). После монтажа проверьте отсутствие провисаний, надёжность креплений, непрерывность заземления, правильность укладки кабелей. Составьте исполнительную документацию с указанием марок лотков, схемы трассы и сертификатов.

Правильно смонтированная система кабельных лотков служит десятилетиями, минимизируя риски аварий, пожаров и простоев. На сложных объектах всегда привлекайте проектировщиков и следуйте рекомендациям конкретного производителя лотков — у каждого бренда есть свои инструкции по монтажу и таблицы нагрузок.

Если проект требует нестандартных решений (агрессивные среды, взрывоопасные зоны, сейсмика), обратитесь к специализированным каталогам и технической поддержке производителей. Качественный монтаж — это не только соблюдение норм, но и продуманный подход к каждой детали трассы.

Основные задачи кабельного лотка

Кабельный лоток выполняет сразу несколько функций:

организация кабельной трассы — упорядоченная укладка силовых и слаботочных линий
механическая защита — от провисания, ударов, вибраций
пожарная безопасность — разделение линий, предотвращение перегрева
удобство обслуживания — доступ к кабелям без разрушения конструкции
масштабируемость — возможность добавлять кабели в будущем

Поэтому выбор лотка всегда начинается с анализа условий эксплуатации.

Типы кабельных лотков: когда и какой применять

В зависимости от конструкции лотки делятся на четыре основных типа.

Перфорированные

Это стальные листовые короба с отверстиями в основании и бортах по всей длине. Предлагают хороший баланс вентиляции и защиты.

Применение: Универсальный вариант для зданий и производств. Используются для прокладки силовых и контрольных кабелей напряжением до 1000В внутри зданий с нормальной средой.

Плюсы: Хорошая вентиляция и профилактика перегрева, лёгкий монтаж – отверстия используются для крепления, меньший вес по сравнению с глухими аналогами.

Минусы: Не подходят для агрессивной среды из-за слабой пылевлагозащиты, ограниченная несущая способность.

Неперфорированные

Глухие листовые короба без отверстий.

Применение: Используются в сложных условиях, в местах с высокими требованиями к пожаробезопасности или защите от электромагнитных помех (пыльные цеха, влажные помещения, улицы), но требуют продуманной вентиляции.

Плюсы: Максимальная защита кабелей от внешних воздействий.

Минусы: Плохой теплоотвод, большой вес.

Лестничные (кабель-росты)

Конструкция из двух боковых профилей, соединённых перемычками (ступенями).

Применение: Для прокладки тяжёлых силовых кабелей большого сечения (заводы, цеха, длинные пролёты), а также при вертикальном монтаже.

Плюсы: Высокая несущая способность, эффективное естественное охлаждение, лёгкий монтаж и доступ к кабелям.

Минусы: Не защищают кабели от пыли, влаги и грызунов.

Проволочные

Изготавливаются из стальной проволоки методом сварки.

Применение: Идеальны для лёгких кабельных трасс и слаботочных систем (СКС, телеком-инфраструктура, видеонаблюдение).

Плюсы: Минимальный вес, отличная вентиляция, лёгкость монтажа и гибкость, позволяющие изменять направление трассы без спецкомплектующих.

Минусы: Малая несущая способность, не подходят для тяжёлых кабелей.

Материалы и покрытия: что выбрать под условия эксплуатации

Выбор материала лотка зависит от агрессивности среды.

Оцинкованная сталь (гальваническое цинкование):

Плюсы: хорошее соотношение цена/качество, базовая защита от коррозии.

Минусы: слой цинка относительно тонкий, со временем может истираться или подвергаться точечной коррозии. Не рекомендуются для влажных зон.

Применение: сухие помещения, офисы, склады, жилые здания.

Сталь с горячим цинкованием:

Плюсы: толстый и прочный слой цинка, отличная коррозионная стойкость.

Минусы: дороже гальванического цинкования, чуть больший вес.

Применение: улицы, промышленные цеха, склады, помещения с повышенной влажностью, умеренно агрессивные среды.

Нержавеющая сталь:

Плюсы: максимальная стойкость к коррозии, долговечность, эстетичный вид.

Минусы: высокая стоимость.

Применение: пищевая и химическая промышленность, морской климат, объекты с особо агрессивными средами и высокими температурами.

Алюминий:

Плюсы: лёгкий, коррозионностойкий, немагнитный.

Минусы: высокая цена, меньшая механическая прочность по сравнению со сталью.

Применение: объекты с требованиями к лёгкости конструкции, немагнитности (медицина, IT-инфраструктура), архитектурные решения.

Порошковая окраска:

Плюсы: эстетичный вид, большой выбор цветов, хорошая коррозионная стойкость

Минусы: не подходит для агрессивных сред

Применение: объекты с требованиями к дизайну (офисы, ТЦ, серверные)

Расчёт технических параметров

Как рассчитать ширину лотка

1. Определить суммарное сечение всех кабелей

2. Добавить запас на будущее

Всегда закладывайте 20–40% свободного места для будущих линий.

3. Применить коэффициент заполнения

Заполняемость лотка не должна превышать установленную норму для эффективной вентиляции и удобства обслуживания. Коэффициент заполнения показывает, какую часть внутреннего пространства лотка занимают кабели. Нормативный предел уже включает необходимый запас для возможности добавления кабелей в будущем.

Нормативы ПУЭ, СП, ГОСТ:

Глухие короба – не более 35%

Короба с крышкой – не более 40%

Перфорированные лотки – 40-50%

Лестничные лотки – нормативов нет, ограничение определяется теплоотводом и удобством монтажа.

4. Выбрать ближайшую стандартную ширину

Типовые размеры: 50, 100, 150, 200, 300, 400, 500 мм.

Как рассчитать нагрузку и шаг опор

1. Определить массу кабелей

Суммируется масса всех кабелей на один метр. Удельный вес кабелей (кг/м) указывается в паспорте изделий, справочных таблицах и калькуляторах.

2. Проверить несущую способность лотка

Несущая способность определяет, какой вес кабельный лоток способен выдерживать без деформации при заданном пролёте между опорами. Он зависит от толщины металла, высоты борта, материала и шага креплений. При выборе лотка расчётная нагрузка от кабелей с учётом коэффициента запаса должна быть меньше или равна допустимой нагрузке, указанной производителем (кг/м).

Собственный вес лотка при расчётах учитывать не нужно, поскольку он уже включён производителем в таблицы допустимых нагрузок. Исключение – расчёт общей нагрузки на несущие конструкции здания.

3. Рассчитать шаг опор

Стандартный шаг опор – 1,5-2 метра. При использовании усиленных лотков или малых нагрузках шаг может быть увеличен. Производители предоставляют диаграммы, показывающие зависимость допустимой нагрузки от расстояния между опорами.

Рекомендуется делать первый пролёт от стены меньше на 20%, а соединители лотков размещать не на самой опоре, а в 1/4–1/5 пролёта.

Формула для расчёта количества опор:

Количество опор = Общая длина / Расстояние между опорами + 1.

Пример: Для 20 метров лотка при шаге 2 метра: (20 / 2) + 1 = 11 опор.

4. Учитывать условия эксплуатации

Вибрации – уменьшить шаг опор
Высокая температура – уменьшить нагрузку
Длинные пролёты, тяжёлые кабели – использовать лестничные лотки

Таблица: ориентировочные рекомендации

Указаны усреднённые значения, которые могут использоваться как ориентир при проектировании, но не заменяют паспортные данные производителей.

Тип лотка	Несущая способность, кг/м	Шаг опор, м
Перфорированный	10 – 25	1,5 – 2
Неперфорированный	15 – 30	1,5 – 2
Лестничный	40 – 120	2,5 – 4
Проволочный	5 – 15	1 – 1,5

Заключение

Выбор кабельного лотка – это сочетание таких факторов как конструкция, условия эксплуатации и расчётные параметры трассы. Тип и материал лотка определяют его стойкость к внешним воздействиям, ширина подбирается по фактическому заполнению, а несущая способность и шаг опор – по расчётной нагрузке от кабелей. Понимание того, как каждый из этих факторов влияет на работу трассы, позволяет проектировать системы, которые сохраняют жёсткость, не перегружаются и соответствуют требованиям эксплуатации. Правильно подобранные лотки – это гарантия надёжной и безопасной работы кабельной инфраструктуры, а также удобство её монтажа и обслуживания.

Что такое УЗО и зачем оно нужно

УЗО — это устройство, которое сравнивает ток, уходящий в нагрузку, с током, возвращающимся обратно. Если часть тока «теряется» (например, уходит через тело человека или повреждённую изоляцию), УЗО мгновенно отключает питание.

УЗО защищает от двух основных опасностей:

Поражение электрическим током — в момент прикосновения к повреждённому прибору или оголённому проводу.
Пожар из‑за утечки тока — когда изоляция разрушается из-за старения, механических повреждений или перегрева.

Важно понимать: УЗО не защищает от короткого замыкания и перегрузки. Для этого нужен автоматический выключатель. Поэтому УЗО всегда работает в паре с автоматом или заменяется дифференциальным автоматом.

Принципы работы УЗО

УЗО работает по принципу сравнения величины тока, протекающего по фазному и нулевому проводникам.

Токовая катушка — внутри устройства есть дифференциальный трансформатор (вторичный контур), который измеряет разницу между токами, протекающими через проводники.
Реагирование на утечку тока — если происходит утечка (например, через тело человека на землю или на корпус неисправного оборудования), то ток, протекающий по фазному и нулевому проводникам, становится неравным. УЗО срабатывает, если эта разница превышает установленный предел, обычно в пределах от 10 мА до 30 мА для защиты человека.
Выключение — при обнаружении утечки устройство за доли секунды размыкает цепь и отключает электропитание, тем самым предотвращая поражение электрическим током.

Как выбрать УЗО: ключевые параметры

Номинальный ток (In).

УЗО должно соответствовать мощности и характеристикам цепи, которую защищает. Номинальный ток УЗО выбирается выше суммарного тока всех подключенных приборов. Например, для бытовой цепи, где суммарная мощность не превышает 10-15 кВт, выбирается УЗО номиналом 16-32 А.

Ток утечки (IΔn).

Для защиты от поражения электрическим током чувствительность УЗО должна составлять 10-30 мА. Для защиты от возгораний — 30-100 мА. Стандартным вариантом для защиты людей является УЗО с чувствительностью 30 мА, для помещений с высокой влажностью и возможностью контакта с водой — 10 мА.

Тип УЗО.

А — защита от переменного тока, а также от импульсных токов постоянного тока. Рекомендуемый стандарт для бытовой электросети (стиральные машины, бойлеры, электроника).
AC — реагирует только на переменный ток утечки, применяется в бытовых целях, но считается устаревшим (подходит для ТЭНов, простых приборов, ламп).
B — для защиты от переменного тока и тока постоянного типа, включая устройства, работающие с высокочастотными импульсами и мощными источниками энергии (электромобили, солнечные батареи, зарядные станции, инверторы).

Количество полюсов.

2P — для однофазной сети (фаза + ноль)
4P — для трёхфазной сети

Селективность (тип S)

Селективные УЗО срабатывают с задержкой, чтобы не отключать всю сеть при локальной утечке. Используются на вводе.

Подробнее о селективности автоматических выключателей

Устойчивость к внешним воздействиям

Для использования в сложных условиях (например, на строительных объектах или в помещениях с повышенной влажностью) выбирайте устройства с увеличенной защитой от воздействия пыли и влаги — IP20, IP44.

Наличие дополнительных функций.

Индикация работы: некоторые модели имеют индикатор включения и срабатывания.
Автоматический сброс: в случае временной неисправности некоторые модели УЗО могут автоматически восстанавливать цепь, если проблема была устранена.

УЗО или дифавтомат: в чём разница?

Многие путают эти устройства, но разница принципиальна. УЗО защищает человека от поражения электрическим током, а для защиты линии от перегрузки и короткого замыкания в паре обязательно должен стоять автоматический выключатель. Дифавтомат объединяет два устройства в одном корпусе.

Связка «УЗО + несколько автоматов» обычно надёжнее и дешевле, а также позволяет легче диагностировать причину отключения (сразу видно, что сработало). Дифавтоматы универсальны и занимают меньше места в небольшом квартирном щитке.

Как подключить УЗО

Схема подключения — это критически важный этап. Если автомат прощает ошибки – просто не включится или сгорит, то неправильно подключенное УЗО либо будет постоянно выбивать без причины, либо – что опаснее – не сработает в нужный момент.

Схемы подключения:

«Одно УЗО на всё».

Бюджетный вариант. Применяется в небольших однокомнатных квартирах или дачных домиках.

УЗО ставится сразу после вводного автомата и счётчика. После него ток расходится на все группы (свет, розетки). Такая схема обойдётся дёшево и не займёт много места в щитке, но при любой утечке (например, в старом чайнике) погаснет свет во всей квартире. Также будет сложно найти неисправность.

Групповое подключение.

Это самая сбалансированная схема для современных квартир. Вы разбиваете потребителей на группы и на каждую ставите своё УЗО.

Пример: Одно УЗО (30 мА) на все розетки комнат, отдельное УЗО (10 мА) на ванную и стиральную машину.

Важный нюанс: Для каждой группы после УЗО должна быть своя изолированная нулевая шина. Ноли разных групп смешивать нельзя!

Двухуровневая схема (cелективная)

Используется в частных домах.

Вводное УЗО («противопожарное»): ставится на вводе в дом (номинал 100 мА или 300 мА). Оно не спасёт человека от удара током, но защитит весь дом от пожара при повреждении изоляции магистрального кабеля. УЗО должно быть типа «S» (селективное) — с задержкой срабатывания.
Групповые УЗО: обычные устройства на 30 мА внутри дома для защиты людей. При утечке в розетке сработает УЗО в комнате, а не отключится электроэнергия во всём коттедже, включая отопление и другие важные системы.

Подключение в трёхфазной сети (380В)

Для электроплит, котлов или мощных станков используются четырёхполюсные УЗО. К такому устройству подключаются 3 фазы и 1 ноль. Даже если вы используете трёхфазное УЗО для питания однофазных групп (раскидываете фазы по разным комнатам), «ноль» у них всё равно должен быть общий, приходящий именно на это УЗО.

Как правильно запустить УЗО

Шаг 1. Проверка монтажа

Электрик проверяет:

правильность подключения фаз и нулей,
соответствие номиналов,
отсутствие перемычек и «общих нулей».

Шаг 2. Первое включение

Включают автомат → включают УЗО → подают нагрузку.

Шаг 3. Тестирование

На каждом УЗО есть кнопка TEST. Нажатие имитирует утечку тока — устройство должно отключиться, в противном случае оно неисправно или подключено неверно. Проверять УЗО рекомендуется раз в месяц.

Как понять, что УЗО срабатывает правильно

УЗО работает корректно, если:

отключается при нажатии TEST
не отключается без причины
отключается при реальной утечке

Если УЗО «выбивает» без нагрузки:

возможно, есть утечка в проводке
повреждён прибор
неправильно подключён ноль
УЗО неисправно

Заключение

УЗО — незаменимый элемент защиты человека и имущества от последствий неисправностей электропроводки. Правильный выбор, монтаж и регулярная проверка УЗО значительно повышают безопасность вашего дома.

Помните: УЗО не заменяет автоматический выключатель. Оптимальная схема — это автомат + УЗО или дифавтомат (устройство, совмещающее функции обоих).

Купить УЗО и дифавтоматы можно в нашем интернет-магазине. Доставим курьером, транспортной компанией или будем ждать в нашем пункте выдачи в Симферополе.

Выбор места и правила монтажа

Прежде чем сверлить стены, убедитесь, что выбранное место соответствует трём критериям:

Прочность стены: Стена должна выдерживать двойной вес наполненного бака. Навешивайте бойлер только на капитальные стены из кирпича или бетона.
Близость к коммуникациям: Чем ближе к точкам водоразбора, тем меньше тепла теряется в трубах.
Доступность: Оставьте минимум 30–50 см свободного пространства под бойлером для обслуживания и замены ТЭНа и анода.

Запрещено:

Устанавливать бойлер на гипсокартон без усиления.
Размещать над электроприборами.
Монтировать в неотапливаемых помещениях без теплоизоляции.

Как крепить:

Используйте только стальные анкерные болты (L-образные крюки) диаметром не менее 10 мм.
Для моделей более 100 литров рекомендуется использовать сквозное крепление или стальную раму-усилитель.
Бойлеры большого объёма (от 150 л) устанавливаются на пол. Основание должно быть ровным и прочным.

Подключение к электросети: основные требования

Для начала разберём, как правильно и безопасно подключить водонагреватель к электричеству. Когда речь заходит о бойлере, многие беспокоятся о том, чтобы он не потёк, но куда важнее, чтобы он не «ударил». Сочетание воды, металла и электричества требует строгого соблюдения ПУЭ (Правил устройства электроустановок).

Отдельная линия питания

Бойлер — это мощный потребитель (1.5–2.5 кВт), который работает длительное время. Использовать обычную розетку, в которую уже включена стиральная машина или микроволновка — плохая идея.

Тяните отдельный кабель напрямую от щитка к водонагревателю или его розетке. Используйте медный трёхжильный кабель сечением 2,5 мм² – ВВГнг-Ls 3х2.5. Он обеспечит необходимую мощность и пожаробезопасность.

Защитная автоматика.

В щитке для бойлера обязательно должны стоять два устройства (либо одно совмещённое — дифавтомат):

Автоматический выключатель
Защищает проводку от перегрузки и короткого замыкания. Для ТЭНа мощностью 1.5–2.5 кВт обычно ставится автомат на 16 А (номинал B или C).
УЗО (Устройство защитного отключения)
Это главная защита от удара током. Если ТЭН внутри бойлера треснет и напряжение попадёт на воду или корпус, УЗО мгновенно отключит питание.

Выбирайте УЗО с током утечки 10 мА (если линия только на бойлер) или 30 мА (общее). Если на шнуре бойлера уже есть заводское УЗО, дублировать его в щитке всё равно полезно — это двойная подстраховка.

Заземление

Категорически запрещено подключать бойлер без заземления. В случае пробоя изоляции без заземления корпус бойлера окажется под напряжением 230 В. УЗО сработает только тогда, когда человек коснётся воды или корпуса. С заземлением лишний потенциал сразу уйдёт в землю, и защитное устройство сработает мгновенно, ещё до вашего контакта с прибором.

Никогда не используйте трубы водопровода или отопления в качестве заземления. Это смертельно опасно не только для вас, но и для соседей.

Способ подключения: Розетка vs Клеммы

Способ	Плюсы	Минусы
Через розетку	Легко заменить прибор, можно выключить физически	Контакты в розетке могут греться и окисляться со временем
Напрямую в клеммы	Самый надёжный контакт, отсутствие лишних соединений	Для обслуживания нужно лезть в щиток или ставить отдельный выключатель

Если выбираете розетку, она должна быть влагозащищённой (IP44 и выше) и находиться не ближе 60 см к источнику воды (ванной или душу).

Частые ошибки при электрическом подключении водонагревателя

Перепутанная полярность: Фаза и ноль должны быть на своих местах (L — фаза, обычно коричневый/белый; N — ноль, синий).
«Скрутки»: Любые соединения кабеля выполняйте через клеммники или опрессовку. Скрутки в ванной — прямой путь к пожару.
Тонкий провод: Попытка подключить мощный бак через бытовой удлинитель приведёт к его расплавлению.
Подключение к старой алюминиевой проводке: Удельное сопротивление алюминия в 1,7 раза выше, чем у меди, поэтому риск перегрева, оплавления изоляции и возгорания резко возрастает.

Схемы подключения бойлеров к электросети

Через розетку

Подходит для бойлеров до 2 кВт.

Электрощит → Автомат 16 А → УЗО 30 мА → Розетка с заземлением → Вилка бойлера

Плюсы: простота, возможность отключить бойлер вручную.

Минусы: розетка должна быть влагозащищённой (IP44+).

Прямое подключение

Используется для мощных бойлеров 2–3 кВт.

Электрощит → Автомат → УЗО → Клеммная коробка → Бойлер

Преимущества: надёжность, отсутствие нагрева контактов розетки

Схема с дифференциальным автоматом

Совмещает автомат и УЗО в одном устройстве.

Электрощит → Дифавтомат → Розетка/клеммная коробка → Бойлер

Плюсы: экономия места в щите, удобство обслуживания.

Подключение через стабилизатор (опционально)

Актуально в домах с нестабильным напряжением.

Электрощит → Автомат → УЗО → Стабилизатор → Бойлер

Подключение бойлера к водопроводу

Основная задача на этом этапе — обеспечить герметичность и безопасность при расширении воды.

Базовая схема:

Водопровод (холодная вода) → Запорный кран → Фильтр → Предохранительный клапан → Бойлер (вход холодной воды) → Бойлер (выход горячей воды) → Смеситель.

Обязательные элементы схемы:

Запорные краны: устанавливаются на входе холодной воды и выходе горячей. Позволяют демонтировать бойлер без отключения воды во всей квартире.
Предохранительный (обратный) клапан: важная деталь, которая не даёт горячей воде уходить обратно в стояк и сбрасывает лишнее давление при нагреве. Клапан нельзя перекрывать или заглушать. Важно: никогда не устанавливайте запорную арматуру между клапаном и входом в бойлер!
Сливной кран: ставится между клапаном и бойлером. С ним слить воду для обслуживания можно за 10 минут.
Трубы: лучше использовать полипропилен или сшитый полиэтилен. Гибкие шланги в оплётке — это временное и не самое надёжное решение.

Первый запуск: пошаговый алгоритм

Никогда не включайте бойлер в розетку, пока он пуст. ТЭН сгорит за считанные секунды.

При запуске следуйте этой инструкции:

Перекройте кран горячей воды из общей магистрали, чтобы ваша горячая вода не уходила соседям.
Откройте кран горячей воды на смесителе, чтобы выпустить воздух из системы.
Откройте кран подачи холодной воды в бойлер для заполнения бака.
Дождитесь ровной струи воды из смесителя – это означает, что бак полон и воздуха в нём нет.
Закройте смеситель и проверьте все стыки на протечки под давлением.
Только теперь вставляйте вилку в розетку или включайте автомат для начала процесса нагрева.

Заключение

Установка и подключение бойлера — задача, требующая аккуратности, соблюдения норм безопасности и правильных схем подключения. При строгом следовании правилам бойлер будет работать безопасно и эффективно долгие годы. Если есть сомнения в своих навыках — лучше доверить монтаж квалифицированному специалисту.

Виды распределительных щитов

Распределительные щиты классифицируются по назначению, месту установки и конструктивному исполнению:

Вид щита	Назначение, особенности
Вводно-распределительный (ВРУ)	Ввод питания в здание, распределение по группам
Щит освещения (ЩО)	Управление и защита осветительных линий
Щит силовой (ЩС)	Питание мощных потребителей (насосы, станки и т.п.)
Щит автоматизации (ЩА)	Управление технологическими процессами
Щит учета (ЩУ)	Установка счетчиков и контроль потребления
Щит этажный (ЩЭ)	Распределение питания по квартирам или офисам
Щит наружной установки	Устойчив к погодным условиям, IP65 и выше

Требования и нормы

Сборка и установка щитов регламентируется рядом нормативных документов:

ПУЭ (Правила устройства электроустановок) — основной документ по проектированию и монтажу.
ГОСТ Р 51321.1-2007 — требования к низковольтным комплектным устройствам.
СП 256.1325800.2016 — проектирование электроустановок жилых и общественных зданий.
Технические условия заказчика — индивидуальные требования по проекту.

Основные требования

Степень защиты не ниже IP31 (внутри помещений), IP54–IP65 (наружная установка).
Наличие защитного заземления и нулевой шины.
Разделение цепей по функционалу (освещение, розетки, силовые линии).
Учет селективности и токов короткого замыкания при выборе автоматики.

Место установки

При выборе места установки учитываются:

Доступность: свободный доступ для обслуживания и отключения.
Безопасность: вне зон повышенной влажности, пыли, взрывоопасных сред.
Высота установки: 1,4 – 1,7 м от пола до центра автоматики.
Крепление: на стену, в нишу или на опору (для наружных щитов).

Выбор автоматики

Автоматические выключатели и УЗО подбираются по следующим критериям:

Номинальный ток (In) — должен соответствовать нагрузке.
Характеристика срабатывания (тип B, C, D):

B — для осветительных и бытовых цепей;
C — для умеренно индуктивных нагрузок;
D — для мощных двигателей и трансформаторов.
Отключающая способность — должна превышать расчетный ток короткого замыкания.
Наличие УЗО, дифференциальных автоматов — обязательно для розеточных групп и влажных помещений.

Пошаговая инструкция:

1. Подготовка и проектирование

Прежде чем приступать к сборке, необходимо разработать разработать однолинейную схему щита.

Расчет нагрузок: Определите суммарную мощность каждой группы потребителей.
Выбор компонентов: Подберите номиналы автоматических выключателей, УЗО или дифавтоматов.
Выбор корпуса: Шкаф должен вмещать всё оборудование + 20-30% свободного места (свободные модули на DIN-рейке). Это обеспечит вентиляцию и возможность расширения системы в будущем.
Маркировка: Подготовьте наклейки для маркировки кабелей и модульных устройств.

2. Компоновка оборудования внутри шкафа

Грамотное расположение модулей внутри шкафа упрощает эксплуатацию и обслуживание.

Вводной автомат или рубильник: Обычно размещается в верхнем левом углу.
Групповые устройства: Далее устанавливаются приборы учета (счетчики), УЗО и дифференциальные автоматы.
Линейные автоматы: Распределяются по группам и зонам (кухня, санузел, освещение, розетки в комнатах).
Шины (N и PE): Нулевая шина (N) и шина заземления (PE) устанавливаются отдельно. Заземляющая шина обычно располагается внизу или вверху, в зависимости от ввода кабеля.

3. Правила коммутации электрооборудования

Этап 1: Установка DIN-реек и шин.

Закрепите рейки внутри шкафа для крепления оборудования, установите нулевую (N) и заземляющую (PE) шины.

Этап 2: Монтаж модульных устройств.

Защелкните автоматы и УЗО на рейках согласно вашей схеме. Между группами можно оставить небольшие зазоры для лучшей вентиляции.

Этап 3: Разводка внутри щита

Для соединения автоматов между собой рекомендуется использовать:

Гребенчатые шины (фазные шины): Увеличивают площадь контакта, равномерно распределяют нагрузку, исключают перегрев соединений и придают шкафу эстетичный и структурированный вид. Не используйте кустарные перемычки.
Провод ПВ-3 (ПуГВ): Гибкий многожильный провод. Внутренняя разводка должна соответствовать номиналу вводного автомата. Обычно это 6 мм² или 10 мм². При использовании многожильного провода концы обязательно должны быть опрессованы наконечниками НШВИ (наконечник штыревой втулочный изолированный). Соблюдайте цветовой стандарт проводов: ноль – синий, земля – жёлто-зеленый, фаза – коричневый/серый/черный. Также позаботьтесь о маркировке: каждый провод должен иметь бирку или кольцевой маркер, соответствующий схеме.

Таблица подбора сечения кабеля и защиты

Для стандартных бытовых сетей используйте следующие ориентиры:

Тип нагрузки	Сечение кабеля (медь)	Номинал автомата
Освещение	1,5 мм2	6 А−10 А
Розетки (общие)	2,5 мм2	16 А
Плита / Варочная панель	4-6 мм2	25−32 А
Кондиционер	2,5 мм2	16 А

Этап 4: Подключение внешних кабелей

Заведите кабели в шкаф через сальники.
Снимите внешнюю изоляцию, стараясь не повредить изоляцию жил.
Подключите фазные жилы к соответствующим автоматам, нулевые — к шине N, заземляющие — к шине PE.

4. Проверка и ввод в эксплуатацию

Этап 1. Визуальный контроль (до подачи напряжения)

Соответствие сборки схеме;
Качество соединений;
Наличие маркировки;
Отсутствие повреждений изоляции.

Этап 2. Измерительный контроль

Проверка сопротивления изоляции (мегаомметром);
Замер петли «фаза‑ноль»;
Тестирование УЗО (кнопкой «Тест» и проверочным прибором).

Этап 3. Пробное включение

Подача напряжения на вводной автомат.
Последовательное включение групповых автоматов.
Проверка наличия напряжения на выходах.
Контроль работы счётчика.

Заключение

Сборка распределительного щита — это не просто монтаж автоматики, а комплексная инженерная задача. Она требует учета нормативов, грамотного проектирования, правильного выбора компонентов и аккуратного исполнения. Только в этом случае можно гарантировать безопасность, надежность и удобство эксплуатации электроустановки.

В нашем интернет-магазине Вы можете купить компоненты для сборки электрического щитов и автоматику.

Основные требования к кабелю для насоса

Электрическая безопасность: номинальное напряжение кабеля и допустимый рабочий ток должны соответствовать питающей сети и потреблению насоса.
Механическая прочность: кабель должен выдерживать длительное погружение, трение о трубы, возможные изгибы и подвесную нагрузку.
Влагозащита и коррозионная стойкость: оболочка и изоляция должны быть стойкими к воде, химии и абразиву.
Гибкость монтажного отрезка: при монтаже нужен запас кабеля, он должен удобно сматываться и фиксироваться без повреждений.
Защита от перегрева и падения напряжения: сечение жил выбирают с запасом, чтобы ограничить падение напряжения в рабочем диапазоне.

Почему стоит выбрать кабель КВВ

Кабель КВВ (водопогружной в виниловой изоляции) специально разработан для эксплуатации в водной среде и является одним из наиболее распространённых и надёжных решений для питания погружных насосов. Он состоит из медных гибких жил, покрытых изоляцией и заключённых в общую оболочку из поливинилхлоридного (ПВХ) пластиката. Кабель выпускается в двух основных исполнениях: круглый (КВВ) и плоский (КВВ-П), имеющий разделительное основание между жилами. Круглый кабель больше устойчив к скручиванию, тогда как плоский может быть предпочтительнее для узких скважин с ограниченным пространством.

Преимущества кабеля КВВ

Высокая водонепроницаемость: Изоляция и оболочка изготовлены из специальных материалов, которые не пропускают воду.
Устойчивость к агрессивным средам: Устойчив к воздействию агрессивных сред, которые могут присутствовать в скважинах и колодцах, что обеспечивает его долговечность.
Устойчивость к высокому давлению: Кабель способен работать под высоким гидростатическим давлением до 70 атмосфер, что делает его оптимальным выбором для глубоких скважин, где давление воды может быть значительным.
Гибкость: Обладает гибкими медными жилами (класс гибкости 4), что облегчает его монтаж и прокладку в ограниченном пространстве. Подходит для стационарного и подвижного монтажа.
Долговечность: Благодаря своим характеристикам, кабель служит долгие годы без потери своих свойств. Срок службы при правильной эксплуатации может превышать 25 лет.
Совместимость с питьевой водой. Изоляция и оболочка кабеля КВВ производится из ПВХ, соответствующий санитарным нормам и стандартам, что позволяет использовать его в системах водоснабжения с питьевой водой. Это важный аспект для бытового применения.

Когда КВВ не лучшее решение

Для большинства бытовых скважин КВВ — практичный и экономичный выбор, но при длительном нахождении в глубоких скважинах с агрессивными средами или при высоких температурах предпочтительнее специальные погружные кабели с резиновой или полимерной компаундной изоляцией. Там, где требуется бронирование против грызуна или экстремальной механической нагрузки, лучше выбрать бронированный кабель.

Как правильно выбрать сечение кабеля

Подбор сечения кабеля — важный этап монтажа системы водоснабжения. Недостаточное сечение становится причиной перегрева кабеля, снижения производительности насоса и сокращения его срока службы. Эта проблема часто остаётся незамеченной, так как не приводит к мгновенной поломке, но создаёт каскадный эффект разрушительных процессов, которые убивают оборудование.

Когда напряжение, подаваемое на электродвигатель насоса, падает из-за сопротивления слишком тонкого кабеля, двигатель, пытаясь сохранить номинальную мощность, начинает потреблять больший ток. Увеличенный ток, в свою очередь, приводит к значительному тепловыделению в кабеле и обмотках двигателя. Избыточный нагрев постепенно разрушает изоляцию, что неизбежно ведёт к короткому замыканию и полному отказу оборудования. Поэтому рекомендуется подбирать сечение, которое обеспечивает падение напряжения не более 3%.

Для расчёта необходимо учесть три ключевых фактора:

Номинальная мощность или ток насоса.
Длина кабеля от источника питания до насоса.
Напряжение питания: 220 В (однофазная сеть, 3 жилы) или 380 В (трёхфазная сеть, 4 жилы).

Таблица рекомендаций даёт типовую ориентацию; для точного расчёта учитывайте длину линии, ток пуска (для асинхронных насосов большой), допустимое падение напряжения и температуру среды. Для длинных линий и частых пусков выбирайте сечение выше рекомендуемого.

Мощность насоса, кВт	Номинальный ток, А	Рекомендуемое сечение КВВ, мм²
0.37 (0.5 л.с.)	2–3	1.5
0.55 (0.75 л.с.)	3–5	1.5–2.5
0.75 (1.0 л.с.)	4–6	2.5
1.1 (1.5 л.с.)	6–8	2.5–4
1.5 (2.0 л.с.)	8–12	4
2.2 (3.0 л.с.)	11–15	4–6
3.0 (4.0 л.с.)	15–20	6
4.0 (5.5 л.с.)	20–26	6–10

Расчёт с учётом длины и падения напряжения

При росте длины кабеля падает напряжение. Для насосов чувствительно не только номинальное потребление, но и ток пуска, который может быть в 4–8 раз выше номинала.
Правило практики: если длина кабеля от трансформатора или щитка до насоса превышает 50–80 м, увеличьте сечение на один шаг (например, с 2.5 на 4 мм²). При длине 150–200 м — задумайтесь о 6–10 мм².
Для точного расчёта используйте формулу падения напряжения.

Для однофазной цепи:

ΔU = 2 ⋅ I ⋅ ρ ⋅ L / S

Для трёхфазной цепи:

ΔU = √3 ⋅ I ⋅ ρ ⋅ L / S

где:

U – падение напряжения в кабеле, В

I – ток нагрузки, А

ρ – удельное сопротивление материала (медь ≈ 0.0175 Ом·мм²/м)

L – длина кабеля, м

S – сечение жилы, мм²

Целевая величина падения напряжения на насосе не должна превышать 3–5%.

Выбор числа жил и их назначения

3‑жильный кабель (фаза, ноль, земля) — стандарт для однофазных погружных насосов с заземлением.
4‑жильный кабель — нужен для двигателей с конденсаторным или внешним управлением, пусковыми устройствами или для трёхфазных схем с дополнительной жилой управления/сигнализации.
Для трёхфазных насосов рекомендуется трёхфазный кабель соответствующего сечения с дополнительной защитной жилой.

Монтаж и эксплуатационные рекомендации

Оставляйте запас кабеля при погружении: минимум 2–3 м свободного запаса в скважине и 1–2 м на поверхности для подключения и подвешивания.
Фиксация кабеля должна исключать острые перегибы и натяжение жил при подъёме и опускании насоса. Используйте хомуты и крепления, не пережимающие оболочку.
Используйте термоусадочные муфты или герметичные соединители для надёжной изоляции места соединения. После нагрева муфта плотно облегает кабель, создавая водонепроницаемое соединение. Все прочие методы, включая изоленту, не обеспечивают необходимой герметичности. По возможности выполняйте стык вне водяной среды.
Закрепите на корпусе насоса стальной трос или страховочный канат, к тросу прикрепите и зафиксируйте электрокабель так, чтобы нагрузка шла на трос, а не на кабель. Категорически нельзя использовать питающий кабель вместо троса для подвеса насоса.
Для прохода через обсадную трубу или защитную колонну применяйте дополнительную гофру, стальную или ПВХ трубу, чтобы избежать механического истирания оболочки.
Не подвергайте кабель длительному воздействию прямых солнечных лучей — ПВХ теряет свойства на солнце.
Обязательно организуйте защитное заземление и устройство защитного отключения (УЗО) в электропитании для безопасности при повреждении изоляции.
Защита от сухого хода и термостатические датчики продлят жизнь насоса и кабеля.

Особенности при частых пусках и больших токах пуска

Частые пуски увеличивают тепловую нагрузку на кабель. Выбирайте сечение с запасом и устанавливайте пусковые устройства (задержка включения, плавный пуск), если насосы пускаются часто.
Для трёхфазных двигателей часто применяют прямой пуск, но при значительных мощностях и длинных кабельных линиях целесообразны пускатели с ограничением тока.

Краткий чек-лист перед покупкой

Узнать номинальную мощность и пусковой ток насоса.
Измерить или оценить длину кабельной линии до насосной установки.
Определить число жил по схеме подключения.
Выбрать сечение по таблице с учётом длины и тока пуска; при сомнении увеличить на шаг.
Оценить агрессивность среды; при необходимости перейти на более стойкий тип кабеля.
Запланировать герметичные соединения, защиту трения и средства заземления и защиты.

Заключение

Для большинства бытовых и садовых скважин кабель КВВ — удобный и экономичный выбор: гибкий, доступный в нужных сечениях и с рабочим напряжением 450/750 В. При выборе опирайтесь на мощность и пусковой ток насоса, длину линии, условия эксплуатации и запас по сечению для уменьшения падения напряжения и нагрева. При сомнениях проконсультируйтесь с электриком и изучите рекомендации производителя насоса.

В нашем интернет-магазине представлен водопогружной кабель КВВ с различным сечением и количеством жил. Также предлагаем скважинные погружные насосы проверенных брендов Ресанта и Вихрь. Если остались вопросы, мы поможем сделать правильный выбор и доставим по Крыму.

Что такое селективность автоматических выключателей?

Селективность (или избирательность) автоматических выключателей — это принцип построения системы защиты электросети, при котором в случае возникновения короткого замыкания (КЗ) тили перегрузки отключается только аварийный участок цепи, а остальная сеть продолжает работать. Без правильно настроенной селективности, в случае аварии, может произойти одновременное отключение нескольких автоматов, что приведёт к полному обесточиванию всей системы.

Селективность не является свойством одного выключателя, а достигается за счёт продуманной координации всех устройств в цепи. Такой подход смещает фокус с выбора отдельных компонентов на комплексное системное проектирование, где каждый элемент работает в гармонии с другими для обеспечения стабильности и безопасности.

Простыми словами

Представьте, что в доме перегрузилась линия, питающая кухню. Если система построена с селективностью, отключится только автомат на кухню, а свет в других комнатах останется. Проблема локализована. Если селективность не обеспечена — отключится главный, вводной автомат, и весь дом останется без электричества.

Зачем нужна селективность?

Непрерывность электроснабжения – минимизируются простои и сохраняется питание для остального оборудования – насосы, серверы, охранные системы, освещение и т.д. Это особенно важно для объектов, где любые перебои могут привести к дорогостоящим потерям и даже угрожать жизни.
Безопасность – быстрее локализуется и устраняется неисправность, снижается риск возникновения пожара, повреждения оборудования и травмирования людей.
Экономия времени – упрощается поиск и устранение неисправности, поскольку сразу ясно, в какой именно линии произошла авария.
Соответствие нормам – ПУЭ и международные стандарты требуют обеспечения селективности в распределительных сетях.

Виды селективности

Существует несколько видов селективности, которые могут использоваться как по отдельности, так и в комбинации.

Токовая селективность

Это самый простой и распространённый вид селективности, подходящий для бытовых и несложных промышленных сетей. Он основан на разнице в номинальных токах и токах срабатывания последовательно установленных автоматов.

Принцип: Вышестоящий выключатель (главный) имеет больший номинальный ток и, соответственно, большую задержку по времени срабатывания, чем нижестоящий.

Как это работает: Если возникает перегрузка или короткое замыкание, ток резко возрастает. Нижестоящий автомат, рассчитанный на меньший ток, срабатывает почти мгновенно и отключает повреждённый участок. Вышестоящий автомат с большим номинальным током не сработает, так как ток через него не достигнет порогового значения.

Преимущество: Простота реализации и дешевизна.

Недостаток: Метод не всегда эффективен при очень высоких токах короткого замыкания (например, при КЗ вблизи источника питания), поскольку ток может превысить пороговые значения всех автоматов в цепи, и они сработают одновременно, что нарушит селективность.

Временная селективность

Этот метод основан на использовании временных задержек в срабатывании автоматических выключателей и применяется в основном в профессиональных установках, где используются автоматы с регулируемой задержкой срабатывания.

Принцип: В системе защиты задаётся определённая временная разница между срабатыванием последовательно расположенных автоматов.

Как это работает: Нижестоящий автомат срабатывает мгновенно или с минимальной задержкой. Вышестоящий автомат имеет настроенную задержку по времени, которая даёт нижестоящему автомату время для отключения. Если нижестоящий автомат не сработал в течение этого времени (например, из-за неисправности), срабатывает вышестоящий, обеспечивая резервирование защиты.

Преимущество: Повышенная избирательность по сравнению с токовым методом.

Недостаток: Создание временных задержек может привести к более длительному протеканию тока КЗ по всей цепи, что может быть опасно для оборудования.

Времятоковая селективность

Этот метод сочетает преимущества токовой и временной селективности и работает по принципу координации времени срабатывания автоматических выключателей в зависимости от величины тока. Это обеспечивает надёжное отключение только повреждённого участка в максимально возможном диапазоне токов, при этом минимизируя время отключения.

Принцип: Автоматы на разных уровнях сети настраиваются так, чтобы при одинаковом токе они срабатывали с разной задержкой, имея разные пороги мгновенного отключения.

Преимущество: Более надёжная и точная защита по сравнению с токовой и временной селективностью, но требует более тщательного проектирования и согласования характеристик.

Зонная селективность

Это технологически продвинутый вид временной селективности, который используется в сложных промышленных системах.

Принцип: Вся система разделяется на "зоны". Автоматы "обмениваются" информацией между собой.

Как это работает: При возникновении КЗ нижестоящий автомат мгновенно отключается и одновременно отправляет сигнал вышестоящему, сообщая, что проблема решена. Если вышестоящий автомат не получил такого сигнала, он инициирует собственное отключение.

Преимущество: Этот метод обеспечивает самую высокую степень селективности и минимальное время отключения. Поскольку искусственные временные задержки не требуются, авария устраняется гораздо быстрее, что минимизирует повреждения и снижает тепловые и динамические нагрузки на оборудование. Современные системы могут определять аварию за сотни микросекунд, что делает их незаменимыми для защиты дорогостоящего и чувствительного оборудования. В то время как традиционные подходы полагаются на "пассивные" характеристики, зонная селективность представляет собой "умную" систему, которая принимает решения на основе обмена данными. Этот метод позволяет обеспечить полную селективность даже между аппаратами одного типоразмера.

Выбор и реализация селективной защиты

Этот этап должен осуществляться системно и последовательно. При проектировании рекомендуется придерживаться следующего алгоритма:

Определение требований. Прежде всего, необходимо определить, требуется ли полная или частичная селективность для конкретного объекта, исходя из его назначения и критичности.
Анализ токов КЗ. Следует рассчитать ожидаемые токи короткого замыкания в различных точках сети для правильного подбора аппаратов.
Выбор метода. В зависимости от требований и значений токов необходимо выбрать наиболее подходящий метод селективности. Для бытовых сетей подходят временные и токовые методы, в то время как для промышленных установок с высокими токами КЗ предпочтительна зонная селективность.

Как обеспечить селективность на практике?

Чтобы обеспечить селективность, необходимо правильно рассчитать и выбрать автоматические выключатели для всей электрической цепи. При этом учитываются:

Номинальные токи автоматов: Они должны быть подобраны таким образом, чтобы ток вышестоящего автомата был больше, чем у нижестоящего.
Пример: ввод – 63 А, кухня – 32 А, розетки – 16 А.
Характеристики срабатывания: Нужно учитывать кривые срабатывания. Категории A, B, C, D определяют чувствительность к токам короткого замыкания. Для бытовых нужд чаще всего применяются автоматы типа C.
Единая линейка оборудования: Автоматы одного бренда лучше согласуются между собой по характеристикам. Это особенно важно при времятоковой селективности.
Использование таблиц селективности: Производители (IEK, EKF, Systeme Electric и др.) публикуют таблицы и калькуляторы совместимости автоматов, что позволяет подобрать пары выключателей, обеспечивающих селективность. Каждая конкретная система имеет свои параметры, поэтому универсальной таблицы не существует.

Вывод

Селективность — это не просто технический термин, а фундамент надёжной электросети. Она позволяет избежать полного отключения объекта при локальной неисправности, упрощает обслуживание и повышает безопасность. При проектировании электросети важно учитывать номиналы, характеристики срабатывания и использовать совместимые устройства.

Купить селективные автоматические выключатели можно в нашем интернет-магазине. Доставим курьером, транспортной компанией или будем ждать в нашем пункте выдачи в Симферополе.

Назначение провода заземления

Провод заземления соединяет электрическое оборудование или нейтраль источника питания с заземляющим контуром. Он не участвует в нормальной работе электросети, но обеспечивает безопасность при возникновении аварийных ситуаций.

Основная цель заземляющего провода – защита от поражения электрическим током при возникновении неисправности в электроустановке, например, при пробое изоляции и попадании фазного напряжения на металлический корпус оборудования. В таких ситуациях заземляющий проводник отводит ток короткого замыкания в землю, что приводит к срабатыванию защитных устройств (автоматических выключателей, УЗО) и моментальному отключению повреждённого участка цепи.

Помимо защиты от прямого прикосновения, заземление выполняет следующие функции:

Отвод избыточного электричества: В случае короткого замыкания или грозового разряда заземление безопасно отводит избыточный ток в землю, предотвращая повреждение оборудования и возгорание.
Выравнивание потенциалов: Заземление помогает выровнять электрические потенциалы на различных металлических частях установки, снижая риск возникновения опасных разностей потенциалов.
Защита от перенапряжений: Заземляющие устройства могут отводить импульсные перенапряжения, вызванные молниями или коммутационными процессами.

Почему важно правильно выбрать сечение провода заземления?

Сечение провода — это площадь поперечного среза, измеряемая в мм². От его величины зависит:

Способность провода безопасно проводить ток короткого замыкания
Надёжность соединения с заземляющим устройством
Долговечность конструкции

Недостаточное сечение может привести к перегреву, разрушению изоляции и потере защитной функции.

Выбор сечения заземляющего провода – это не произвольный процесс, а строгий расчёт, основанный на требованиях Правил Устройства Электроустановок (ПУЭ) и других нормативных документов. Главное правило – заземляющий проводник должен выдержать ток короткого замыкания в течение времени, необходимого для срабатывания защитных устройств, не перегреваясь и не разрушаясь.

Основные критерии выбора провода заземления

Материал проводника

Для заземления рекомендуется использовать медь, как более надёжный и безопасный материал. Медные проводники характеризуются высокой электропроводностью, механической прочностью, гибкостью и стойкостью к коррозии. Допускается применение стальных заземляющих проводников.

Использование алюминиевых кабелей в системах заземления не допускается Правилами устройства электроустановок (пункт 1.7.119 ПУЭ). Основная причина – образование оксидной плёнки на поверхности алюминия, которая ухудшает контакт и проводимость, что может привести к проблемам с заземлением и даже к пожару.

Сечение фазного проводника

Это один из основных параметров, определяющих минимальное сечение заземляющего проводника.

Расчёт по току короткого замыкания

Определить ток короткого замыкания в точке подключения.
Использовать формулу тепловой стойкости:

S = Iкз · √t / k

где

S - требуемое сечение, мм²
Iкз - действующее значение ожидаемого тока КЗ, A
t - время отключения повреждённого участка цепи защитным устройством, с
k - коэффициент (медь в ПВХ изоляции ≈ 115)

Пример расчёта

Исходные данные:

Ток КЗ Iкз = 4000 А
Время отключения t = 0,25 с
Материал — медь (k=115)

Подстановка в формулу:

S = 4000 · √0,25 / 115 = 4000 · 0.5 / 115 = 2000 / 115 = 17,39 мм²

Ближайшее стандартное сечение — 20 мм².

Таблица рекомендуемых сечений провода заземления

Ситуация применения	Материал провода	Минимальное сечение
Заземление бытовой розетки	Медь	2,5 мм²
Заземление корпуса бытового электроприбора	Медь	1,5–2,5 мм²
Заземление распределительного щита	Медь	4 мм²
Заземление электроустановки до 1 кВ	Медь	6 мм²
Заземление электроустановки выше 1 кВ	Медь	10 мм² и выше
Заземление молниеотвода (грозозащита)	Сталь/Медь	≥ 16 мм² (медь), ≥ 25 мм² (сталь)
Соединение заземляющего проводника с контуром	Сталь	≥ 25 мм²
Заземляющий контур (подземные элементы)	Горячеоцинкованная сталь	≥ 40 мм²

Дополнительные требования ПУЭ

Для медных проводников, не входящих в состав кабеля или проложенных не в общей оболочке (трубе, коробе, на одном лотке) с фазными проводниками:

При наличии механической защиты: не менее 2,5 мм²
При отсутствии механической защиты: не менее 4 мм²

Для отдельно проложенных алюминиевых защитных проводников:

не менее 16 мм²

Для заземляющих проводников, присоединяющих заземлитель к главной заземляющей шине (ГЗШ) в электроустановках напряжением до 1 кВ:

Медный: не менее 10 мм²
Алюминиевый: не менее 16 мм²
Стальной: не менее 75 мм²

Для проводников основной системы уравнивания потенциалов:

Медных: не менее 6 мм²
Алюминиевых: не менее 16 мм²
Стальных: не менее 50 мм²

Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, но, как правило, не превышать 25 мм² по меди.

Важно: Для проводников, проложенных в земле, минимальные сечения отличаются:

Стальной провод (прямоугольной и угловой формы): 100 мм²
Оцинкованный стальной провод: 75 мм²
Медный провод: 50 мм²

Практические рекомендации по монтажу

Прокладывайте проводник заземления отдельно от фазных и нулевых линий.
Используйте кабель с оболочкой зелёно-жёлтого цвета.
Все соединения — резьбовые или сварные, с обязательной антикоррозионной обработкой.
Проверяйте сопротивление заземления после монтажа (не более 4 Ω для жилых домов).
При монтаже молниезащиты применяйте медные токоотводы ≥ 16 мм².

Нормативная база

Правила устройства электроустановок (ПУЭ) регулируют минимальные сечения и требования к материалам.
СП 31-110-2003 (молниезащита) задаёт сечения для токоотводов от грозового разряда.
ГОСT 50571 даёт общие рекомендации по выбору защитного проводника.

Заключение

Правильный выбор сечения провода заземления – это не просто техническая задача, а залог безопасности. Соблюдение требований ПУЭ и использование качественных материалов гарантирует надёжную работу системы заземления, защищая людей от поражения электрическим током и предотвращая повреждение электрооборудования. При любых сомнениях или для сложных проектов рекомендуется обращаться к квалифицированным специалистам, которые дадут необходимые консультации или выполнят необходимые расчёты и монтаж в соответствии с действующими нормами.

Что такое короткое замыкание?

Короткое замыкание происходит, когда электрический ток течёт по непредусмотренному пути с минимальным сопротивлением. Обычно это происходит, когда фазный провод под напряжением напрямую, минуя нагрузку, контактирует с нейтральным, заземляющим или другим фазным проводом. В результате сопротивление цепи резко падает, что приводит к резкому увеличению силы тока, которая превышает допустимые пределы для проводки и подключенных устройств.

Причины коротких замыканий

Короткие замыкания могут быть вызваны различными факторами:

Повреждённая изоляция проводки: Изношенная, потрескавшаяся или перерезанная изоляция позволяет проводам касаться друг друга. Это может быть результатом старения, механического повреждения или воздействия вредителей.
Неправильное подключение: Ошибки при монтаже или ремонте электропроводки, например, неправильное подключение проводов в розетках, выключателях или светильниках, использование неправильных соединений.
Неисправные электроприборы: Повреждённая проводка внутри устройства, изношенные компоненты или попадание влаги могут замыкать цепь. Особенно это касается бытовой техники, кондиционеров, обогревателей.
Перегрузка цепи: Подключение большого количества мощных приборов может привести к перегрузке линии и, как следствие, перегреву кабеля и повреждению изоляции, что в итоге спровоцирует короткое замыкание. В первую очередь это касается старой электропроводки.
Влага: Вода отлично проводит электричество. Попадание воды в электрические компоненты или розетки может стать причиной короткого замыкания. Также влага приводит к коррозии контактов.
Повреждение вилки или шнура питания: Изношенные или перегнутые шнуры, повреждённые вилки могут оголить провода и вызвать короткое замыкание при подключении к розетке.
Внешние факторы: Грозы, молнии, сильный ветер могут вызвать повреждения электросети. Высока вероятность короткого замыкания при попадании дерева на провод во время шторма.

Признаки короткого замыкания

Обнаружить короткое замыкание можно по следующим признакам:

Срабатывание автоматического выключателя или перегорание предохранителя: Это самый очевидный признак. Защитные устройства отключают электричество для предотвращения повреждений.
Мигающий свет: Может быть результатом падения напряжения в сети.
Запах гари или плавящегося пластика, следы горения: При коротком замыкании может выделяться много тепла, приводящего к горению изоляции.
Искры или вспышки: Особенно заметны при непосредственном контакте проводов. Могут возникать в розетке или электрощите при попытке подключения прибора.
Нагрев розеток или выключателей: Это может указывать на проблему в проводке за ними.
Щелчки или шипение: Звуки, исходящие от электрических компонентов.

Как исправить короткое замыкание?

Важно: Безопасность превыше всего!

При сомнениях в своих силах и опасениях за собственную безопасность на любом этапе лучше не рисковать и обратиться к квалифицированному электрику.

1. Немедленно обесточьте цепь.

Отключите соответствующий автоматический выключатель в электрическом щитке. Если не уверены, какой именно, отключите главный автомат или рубильник, чтобы обесточить весь дом. Убедитесь в отсутствии напряжения индикатором.

Не прикасайтесь к оголённым проводам или повреждённым приборам: есть риск поражения электрическим током.

Не пытайтесь включить автоматический выключатель обратно, пока не найдёте и не устраните причину: Это может привести к повторному короткому замыканию и усугублению проблемы.

Когда проблемная цепь обесточена, приступайте к поиску неисправности.

2. Отключите все приборы от розеток в проблемной цепи.

Короткое замыкание может быть внутри одного из приборов.

Осмотрите все шнуры питания и вилки подключенных ранее приборов на предмет видимых повреждений (перегибы, порезы, оплавление).

Подключите подозрительные устройства по одному к исправной не обесточенной розетке. Если в этот момент срабатывает автомат — прибор неисправен.

3. Осмотрите розетки и выключатели.

Обязательно убедитесь, что цепь обесточена, снимите накладки и осмотрите проводку внутри. Ищите признаки оплавления, обгоревших проводов или ненадёжных соединений. Убедитесь, что провода надёжно закреплены и не касаются друг друга.

4. Проверьте осветительные приборы.

Лампы и патроны также могут быть источником короткого замыкания.

5. Проверьте электрический щиток.

Убедитесь, что все соединения на автоматических выключателях надёжны и нет видимых признаков повреждения проводки.

6. Проверка цепи методом исключения.

После того как все приборы отключены, попробуйте снова включить автоматический выключатель. Если он снова сработал, проблема, скорее всего, в самой проводке внутри стен или в распределительных коробках. В этом случае необходимо обратиться к квалифицированному электрику.

Если выключатель остался включенным, начните поочерёдно подключать приборы. Если автомат сработает, вы нашли устройство, вызывающее короткое замыкание.

Если все приборы исправны, аналогичным образом по очереди проверьте осветительные приборы, которые относятся к этой цепи.

7. С помощью мультиметра измерьте сопротивление между фазой и нулём.

При коротком замыкании сопротивление будет близко к нулю.

8. Замените повреждённые элементы.

Замените оплавленные участки кабеля, розетки, выключатели или автоматы. Используйте только качественные материалы и соблюдайте сечение кабелей.

9. Включите питание и проверьте работу цепи.

Контролируйте отсутствие повторных срабатываний автоматики в течение 10-15 минут.

Когда вызывать электрика?

Если короткое замыкание происходит в проводке внутри стен или в распределительных коробках (то есть, автоматический выключатель срабатывает, даже когда все приборы отключены).
Если не можете найти причину короткого замыкания самостоятельно.
Если вы не обладаете достаточными знаниями и опытом работы с электричеством. Самостоятельный ремонт электропроводки может быть опасен.
Если видите искры, дым или запах гари, исходящие из стен или потолка.

Профилактика коротких замыканий

Регулярно осматривайте изоляцию проводки и электроприборы: Заменяйте изношенные или повреждённые.
Избегайте перегрузки розеток: Используйте сетевые фильтры с защитой от перегрузки, не пользуйтесь самодельными удлинителями.
Установите дифференциальный автомат (дифавтомат): Это устройство объединяет в себе функционал УЗО и автомата – отключает сеть при коротком замыкании, перегрузке и утечке тока, одновременно защищая от поражения током, пожара, повреждения техники и проводки.
Пользуйтесь услугами квалифицированных электриков: Для установки новой проводки, розеток и проведения масштабных электромонтажных работ.
Защита от влаги: Убедитесь, что электрические розетки в ванных комнатах, кухнях и на улице имеют соответствующую защиту от влаги.
Не забивайте гвозди и не сверлите стены без проверки на наличие проводки: Используйте детектор скрытой проводки.

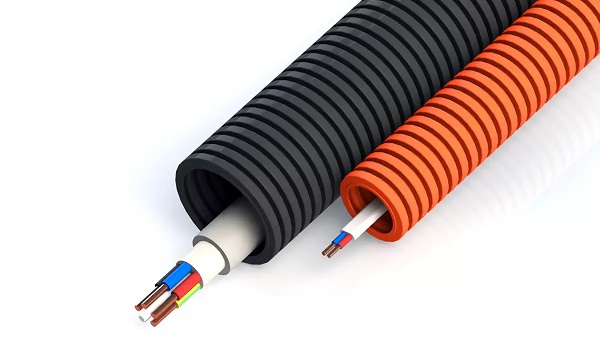

Обеспечьте нормальную вентиляцию: Не закрывайте вентиляционные отверстия на электроприборах, прокладывайте кабель в гофрированных трубах подходящего диаметра.

Чек-лист проверки электропроводки:

Можете скачать и распечатать эту таблицу для самостоятельной проверки и профилактики.

Раздел	Пункты проверки	Отметка
Общая проверка	Питание отключено на щитке
	Автоматы и УЗО не повреждены, не обуглены
	Нет запаха гари или перегрева в щитке
Розетки и выключатели	Крышки целые, без трещин
	Нет следов копоти, оплавления, искрения
	Провода надёжно закреплены, нет оголённых участков
	Нет касания между фазой и нулём
Осветительные приборы	Лампочки не мигают, не перегорают часто
	Патроны не обуглены, провода не болтаются
	Светильники не перегреваются
Электроприборы	При включении не срабатывает автомат
	Вилки и шнуры без повреждений
	Приборы не перегреваются
Проверка мультиметром	Сопротивление между фазой и нулём/землёй не близко к нулю
	Нет короткого замыкания при прозвоне
	Напряжение в розетках в пределах 220–230 В
Защита и безопасность	Установлены УЗО и автоматы на каждую группу
	Есть заземление в розетках (особенно в кухне и ванной)
	Используются удлинители с защитой от перегрузки
Регулярность	Последняя проверка проводки была менее 5 лет назад
	Нет временных или самодельных соединений
	Работы выполнялись квалифицированным специалистом

Заключение

Устранение короткого замыкания требует осторожности и понимания электрических принципов. Если вы не уверены в своих силах, лучше обратиться к профессиональному электрику. Помните, что регулярная профилактика, быстрая диагностика и правильное устранение неисправностей поможет избежать более серьёзных проблем и обеспечит безопасность вашего дома.

Полезная информация

Главные факторы риска на производстве

Выбор материалов и покрытий

Высокопрочные сплавы

Нержавеющая сталь AISI 304

Нержавеющая сталь AISI 316 / 316L

Сталь с защитными покрытиями

Сталь оцинкованная по методу Сендзимира (Zn‑Mg / Zn‑Al)

Горячее цинкование методом погружения (HDG)

Цинк-алюминий-магниевое покрытие (например, Magnelis, Страт-профиль)

Алюминиевые сплавы

Композитные материалы (Стеклопластик / ФРП)

Стеклопластиковые лотки (FRP/GRP)

Выбор покрытия: что важно учитывать

Конструктивные требования для промышленности

Пожарные и эксплуатационные требования

Пожарная безопасность

Нормы монтажа

Типичные ошибки при выборе лотков для агрессивных условий

Заключение

Читайте также:

Основные правила монтажа

Планирование трассы

Выбор типа лотка

Общие принципы

Требования к крепежу и опорам

Типы крепежа

Правила выбора крепежа

Расстояния между опорами

Монтаж поворотов, переходов и ответвлений

Повороты

Переходы по высоте

Ответвления

Соединения

Пожарные требования

Эксплуатационные нюансы

Защита от вибраций

Заземление

Защита кабельных трасс от грызунов

Методы защиты

Типичные ошибки при монтаже

Заключительные рекомендации

Читайте также:

Основные задачи кабельного лотка

Типы кабельных лотков: когда и какой применять

Перфорированные

Неперфорированные

Лестничные (кабель-росты)

Проволочные

Материалы и покрытия: что выбрать под условия эксплуатации

Оцинкованная сталь (гальваническое цинкование):

Сталь с горячим цинкованием:

Нержавеющая сталь:

Алюминий:

Порошковая окраска:

Расчёт технических параметров

Как рассчитать ширину лотка

Как рассчитать нагрузку и шаг опор

Таблица: ориентировочные рекомендации

Заключение

Читайте также:

Что такое УЗО и зачем оно нужно

Принципы работы УЗО

Как выбрать УЗО: ключевые параметры

Номинальный ток (In).

Ток утечки (IΔn).

Тип УЗО.

Количество полюсов.

Селективность (тип S)

Устойчивость к внешним воздействиям

Наличие дополнительных функций.

УЗО или дифавтомат: в чём разница?

Как подключить УЗО

Схемы подключения:

«Одно УЗО на всё».

Групповое подключение.

Двухуровневая схема (cелективная)

Подключение в трёхфазной сети (380В)

Как правильно запустить УЗО

Шаг 1. Проверка монтажа
