Как выбрать кабельный лоток: типы, материалы, расчёт ширины и нагрузки

30 апреля 2026

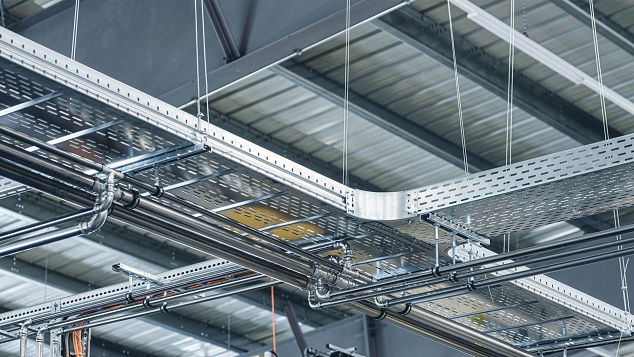

Кабельные лотки — основа любой кабельной трассы. От правильного решения зависит пожарная безопасность, долговечность кабельной линии, удобство обслуживания и соответствие нормативам. Ниже — системный подход, который используют проектировщики и инженеры при выборе лотков для разных объектов: от офисов до промышленных цехов.

Основные задачи кабельного лотка

Кабельный лоток выполняет сразу несколько функций:

организация кабельной трассы — упорядоченная укладка силовых и слаботочных линий
механическая защита — от провисания, ударов, вибраций
пожарная безопасность — разделение линий, предотвращение перегрева
удобство обслуживания — доступ к кабелям без разрушения конструкции
масштабируемость — возможность добавлять кабели в будущем

Поэтому выбор лотка всегда начинается с анализа условий эксплуатации.

Типы кабельных лотков: когда и какой применять

В зависимости от конструкции лотки делятся на четыре основных типа.

Перфорированные

Это стальные листовые короба с отверстиями в основании и бортах по всей длине. Предлагают хороший баланс вентиляции и защиты.

Применение: Универсальный вариант для зданий и производств. Используются для прокладки силовых и контрольных кабелей напряжением до 1000В внутри зданий с нормальной средой.

Плюсы: Хорошая вентиляция и профилактика перегрева, лёгкий монтаж – отверстия используются для крепления, меньший вес по сравнению с глухими аналогами.

Минусы: Не подходят для агрессивной среды из-за слабой пылевлагозащиты, ограниченная несущая способность.

Неперфорированные

Глухие листовые короба без отверстий.

Применение: Используются в сложных условиях, в местах с высокими требованиями к пожаробезопасности или защите от электромагнитных помех (пыльные цеха, влажные помещения, улицы), но требуют продуманной вентиляции.

Плюсы: Максимальная защита кабелей от внешних воздействий.

Минусы: Плохой теплоотвод, большой вес.

Лестничные (кабель-росты)

Конструкция из двух боковых профилей, соединённых перемычками (ступенями).

Применение: Для прокладки тяжёлых силовых кабелей большого сечения (заводы, цеха, длинные пролёты), а также при вертикальном монтаже.

Плюсы: Высокая несущая способность, эффективное естественное охлаждение, лёгкий монтаж и доступ к кабелям.

Минусы: Не защищают кабели от пыли, влаги и грызунов.

Проволочные

Изготавливаются из стальной проволоки методом сварки.

Применение: Идеальны для лёгких кабельных трасс и слаботочных систем (СКС, телеком-инфраструктура, видеонаблюдение).

Плюсы: Минимальный вес, отличная вентиляция, лёгкость монтажа и гибкость, позволяющие изменять направление трассы без спецкомплектующих.

Минусы: Малая несущая способность, не подходят для тяжёлых кабелей.

Материалы и покрытия: что выбрать под условия эксплуатации

Выбор материала лотка зависит от агрессивности среды.

Оцинкованная сталь (гальваническое цинкование):

Плюсы: хорошее соотношение цена/качество, базовая защита от коррозии.

Минусы: слой цинка относительно тонкий, со временем может истираться или подвергаться точечной коррозии. Не рекомендуются для влажных зон.

Применение: сухие помещения, офисы, склады, жилые здания.

Сталь с горячим цинкованием:

Плюсы: толстый и прочный слой цинка, отличная коррозионная стойкость.

Минусы: дороже гальванического цинкования, чуть больший вес.

Применение: улицы, промышленные цеха, склады, помещения с повышенной влажностью, умеренно агрессивные среды.

Нержавеющая сталь:

Плюсы: максимальная стойкость к коррозии, долговечность, эстетичный вид.

Минусы: высокая стоимость.

Применение: пищевая и химическая промышленность, морской климат, объекты с особо агрессивными средами и высокими температурами.

Алюминий:

Плюсы: лёгкий, коррозионностойкий, немагнитный.

Минусы: высокая цена, меньшая механическая прочность по сравнению со сталью.

Применение: объекты с требованиями к лёгкости конструкции, немагнитности (медицина, IT-инфраструктура), архитектурные решения.

Порошковая окраска:

Плюсы: эстетичный вид, большой выбор цветов, хорошая коррозионная стойкость

Минусы: не подходит для агрессивных сред

Применение: объекты с требованиями к дизайну (офисы, ТЦ, серверные)

Расчёт технических параметров

Как рассчитать ширину лотка

1. Определить суммарное сечение всех кабелей

2. Добавить запас на будущее

Всегда закладывайте 20–40% свободного места для будущих линий.

3. Применить коэффициент заполнения

Заполняемость лотка не должна превышать установленную норму для эффективной вентиляции и удобства обслуживания. Коэффициент заполнения показывает, какую часть внутреннего пространства лотка занимают кабели. Нормативный предел уже включает необходимый запас для возможности добавления кабелей в будущем.

Нормативы ПУЭ, СП, ГОСТ:

Глухие короба – не более 35%

Короба с крышкой – не более 40%

Перфорированные лотки – 40-50%

Лестничные лотки – нормативов нет, ограничение определяется теплоотводом и удобством монтажа.

4. Выбрать ближайшую стандартную ширину

Типовые размеры: 50, 100, 150, 200, 300, 400, 500 мм.

Как рассчитать нагрузку и шаг опор

1. Определить массу кабелей

Суммируется масса всех кабелей на один метр. Удельный вес кабелей (кг/м) указывается в паспорте изделий, справочных таблицах и калькуляторах.

2. Проверить несущую способность лотка

Несущая способность определяет, какой вес кабельный лоток способен выдерживать без деформации при заданном пролёте между опорами. Он зависит от толщины металла, высоты борта, материала и шага креплений. При выборе лотка расчётная нагрузка от кабелей с учётом коэффициента запаса должна быть меньше или равна допустимой нагрузке, указанной производителем (кг/м).

Собственный вес лотка при расчётах учитывать не нужно, поскольку он уже включён производителем в таблицы допустимых нагрузок. Исключение – расчёт общей нагрузки на несущие конструкции здания.

3. Рассчитать шаг опор

Стандартный шаг опор – 1,5-2 метра. При использовании усиленных лотков или малых нагрузках шаг может быть увеличен. Производители предоставляют диаграммы, показывающие зависимость допустимой нагрузки от расстояния между опорами.

Рекомендуется делать первый пролёт от стены меньше на 20%, а соединители лотков размещать не на самой опоре, а в 1/4–1/5 пролёта.

Формула для расчёта количества опор:

Количество опор = Общая длина / Расстояние между опорами + 1.

Пример: Для 20 метров лотка при шаге 2 метра: (20 / 2) + 1 = 11 опор.

4. Учитывать условия эксплуатации

Вибрации – уменьшить шаг опор
Высокая температура – уменьшить нагрузку
Длинные пролёты, тяжёлые кабели – использовать лестничные лотки

Таблица: ориентировочные рекомендации

Указаны усреднённые значения, которые могут использоваться как ориентир при проектировании, но не заменяют паспортные данные производителей.

Тип лотка	Несущая способность, кг/м	Шаг опор, м
Перфорированный	10 – 25	1,5 – 2
Неперфорированный	15 – 30	1,5 – 2
Лестничный	40 – 120	2,5 – 4
Проволочный	5 – 15	1 – 1,5

Заключение

Выбор кабельного лотка – это сочетание таких факторов как конструкция, условия эксплуатации и расчётные параметры трассы. Тип и материал лотка определяют его стойкость к внешним воздействиям, ширина подбирается по фактическому заполнению, а несущая способность и шаг опор – по расчётной нагрузке от кабелей. Понимание того, как каждый из этих факторов влияет на работу трассы, позволяет проектировать системы, которые сохраняют жёсткость, не перегружаются и соответствуют требованиям эксплуатации. Правильно подобранные лотки – это гарантия надёжной и безопасной работы кабельной инфраструктуры, а также удобство её монтажа и обслуживания.
