Контрольный кабель: подробное руководство по применению, выбору и ключевым параметрам

24 июля 2026

Контрольный кабель — это специализированный многожильный проводник, предназначенный для передачи сигналов управления, контроля, измерения, сигнализации и автоматизации между различными элементами электроустановок. В отличие от силовых кабелей, которые передают значительную электрическую мощность, контрольные кабели работают с относительно небольшими токами и обеспечивают связь между датчиками, исполнительными механизмами, программируемыми логическими контроллерами (ПЛК), реле и пультами управления.

Современные промышленные предприятия, энергетические объекты, системы автоматизации зданий и технологические линии невозможно представить без контрольных кабелей. От правильного выбора кабеля зависит надёжность работы оборудования, безопасность технологических процессов и стабильность работы систем управления.

Где используется контрольный кабель

Контрольные кабели применяются практически во всех системах автоматизации и управления:

Промышленная автоматизация — шкафы управления, ПЛК, датчики, исполнительные механизмы, конвейерные линии, станки с ЧПУ.
Электростанции и подстанции — системы релейной защиты и автоматики (РЗА), телемеханика, сигнализация.
Нефтегазовая и добывающая промышленность — мониторинг и управление задвижками, насосами, датчиками давления в сложных условиях (взрывоопасные зоны, вибрация).
Химические и пищевые производства — линии контроля и безопасности.
Транспортная инфраструктура — светофоры, системы сигнализации, централизации и блокировки (СЦБ) на железных дорогах и в метрополитене.
Здания и сооружения — системы пожарной сигнализации, вентиляции, диспетчеризации, лифты и эскалаторы.

Контрольный кабель — это «нервная система» объекта: он передаёт команды, сигналы и данные.

Конструктивные особенности

Контрольный кабель состоит из нескольких базовых элементов, комбинация которых определяет его свойства:

Токопроводящие жилы. Изготавливаются из меди или алюминия. Медные жилы предпочтительны благодаря высокой проводимости и надёжности соединений. Алюминиевые дешевле и легче, но более хрупкие при частых изгибах и подвержены окислению, используются в стационарных установках. Жилы могут быть однопроволочными и многопроволочными. Для стационарного монтажа чаще используют однопроволочные жилы. Количество жил варьируется от 4 до 61, стандартное сечение — от 0,5 до 10 мм².
Изоляция жил. Изолирующий слой выполняется из поливинилхлорида (ПВХ), резины или полиэтилена. Каждый проводник имеет цветовую или цифровую маркировку для удобства монтажа. Изоляция должна обеспечивать стабильную работу кабеля в течение многих лет даже в сложных условиях эксплуатации.
Скрутка жил. Жилы скручиваются в пары, тройки или общий пучок. Это необходимо для уменьшения взаимных помех, повышения гибкости и удобства монтажа.
Заполнение и поясная изоляция. Заполняет пустоты между жилами, придавая кабелю круглую форму и дополнительную прочность.
Экран. Защищает передаваемый сигнал от внешних электромагнитных помех. Обычно выполняется из медной или алюминиевой фольги, лент или оплётки. Применяется опционально.
Броня. Слой из стальных лент или проволоки, защищающий кабель от грубых механических повреждений и ударов, давления грунта, воздействия грызунов.
Внешняя оболочка. Производится из ПВХ, резины или полиэтилена. Защищает внутреннюю конструкцию от влаги, химикатов и ультрафиолета.

Расшифровка маркировки (на примере КВВГЭ)

Российская маркировка контрольных кабелей строится по буквенному принципу:

К — Кабель контрольный.
А — Алюминиевые жилы (например, АКВВГ. Если буквы «А» в начале нет, жилы по умолчанию медные).
В — Изоляция жил из ПВХ-пластиката.
В — Оболочка из ПВХ-пластиката.
Г — «Голый» (отсутствие защитного бронированного покрова).
Э — Наличие экрана.

Дополнительные важные параметры безопасности:

нг — не поддерживает горение при групповой прокладке.
нг-LS (Low Smoke) — пониженное дымо- и газовыделение при горении.
нг-FRLS (Fire Resistant Low Smoke) — огнестойкий кабель, сохраняющий работоспособность в условиях пожара (благодаря слюдосодержащим лентам).

Основные марки контрольных кабелей

КВВГ

Одна из самых распространённых марок. Как и другие неэкранированные кабели, используется там, где нет сильных электромагнитных помех.

Особенности: широкий диапазон применения, невысокая стоимость, удобство монтажа.

КВВГЭ

Дополнительно имеет экран. Применяется там, где присутствуют частотные преобразователи, мощные электродвигатели, коммутационные устройства, источники электромагнитных помех.

КВБбШв

Бронированный контрольный кабель. Для прокладки в земле, на открытом воздухе, на промышленных объектах, в условиях риска механических повреждений.

КВВГнг(А)

Кабель с пониженным распространением горения. Применяется в общественных зданиях, на объектах с повышенными требованиями пожарной безопасности, в кабельных сооружениях.

КВВГнг(А)-LS

Кабель с низким дымо- и газовыделением. Используется в торговых центрах, больницах, офисах, жилых комплексах, объектах массового пребывания людей.

Экранированные контрольные кабели

На современных производствах всё чаще используются частотные преобразователи, сервоприводы, импульсные блоки питания, системы промышленной автоматизации. Такое оборудование создаёт мощные электромагнитные помехи. Без экранирования возможно ложное срабатывание датчиков, ошибки передачи сигналов, нестабильная работа автоматики, сбои ПЛК и контроллеров. Для аналоговых сигналов 4–20 мА, 0–10 В и интерфейсов связи экранирование зачастую является обязательным.

Чем контрольный кабель отличается от силового

Ошибочно считать, что контрольный кабель — это просто силовой кабель малого сечения. На практике различия значительно шире.

Назначение: Силовые — передача электроэнергии; контрольные — передача сигналов управления и данных.
Напряжение и сечение: Контрольные — низкое напряжение, жилы 0,5–10 мм² (чаще 0,75–2,5 мм²), количество жил до 61 и более. Силовые — выше напряжение, крупные сечения, меньше жил.
Конструкция: Контрольные часто имеют экранирование для защиты от электромагнитных помех, более гибкие варианты.
Цветовая маркировка: В контрольных — часто цифровая или цветная нумерация жил для удобства монтажа.

Важно: контрольный и силовой кабели нельзя взаимозаменять — это может привести к сбоям, перегреву или потере сигнала.

Как правильно выбрать контрольный кабель

Выбор марки кабеля зависит от конкретных условий его последующей эксплуатации.

1. Определите назначение цепи

цепи управления
цепи сигнализации
цепи РЗА
цепи телемеханики
цепи датчиков

Необходимо понимать, какие сигналы будут передаваться, количество подключаемых устройств, наличие помех, длину линии.

2. Выберите количество жил и сечение

Количество жил выбирается исходя из схемы подключения оборудования. Всегда закладывайте 10–20% резервных жил на случай модернизации системы или повреждения одной из линий.

Сечение рассчитывается по допустимому падению напряжения на длине линии. Маломощные сигналы чувствительны к сопротивлению длинного провода. Увеличение длины трассы требует проверки падения напряжения.

Приблизительные рекомендации по сечению:

0,5 мм² — датчики, телеметрия
0,75–1,0 мм² — цепи управления
1,5–2,5 мм² — исполнительные механизмы, катушки, клапаны

3. Определите нужен ли экран

Экран обязателен, если:

рядом силовые кабели
есть частотные преобразователи
используются аналоговые датчики
длинные линии связи

Типы экранов:

фольга — защита от ВЧ
оплётка — защита от НЧ
комбинированный — универсальный

4. Условия эксплуатации

В помещениях и кабельных каналах: применяются стандартные кабели без брони (КВВГ, АКВВГ). При групповой прокладке обязательно использование исполнений «нг» или «нг-LS».
В земле (траншеях): требуется защита от механических повреждений и грызунов. Используйте бронированные кабели (КВБбШв, АКВБбШв).
На открытом воздухе: оболочка должна быть устойчива к ультрафиолету, влаге и температурным перепадам.
Рядом с силовым оборудованием: для защиты от наводок и искажения сигналов выбирайте экранированные модификации (КВВГЭ, КВВГЭнг-LS).
Подвижный монтаж: если кабель подключается к подвижным частям станков или кранов, необходимы кабели с повышенной гибкостью (например, КГВВ).

5. Пожарные требования

Если кабель участвует в системах безопасности, выбирайте:

нг(А)-LS — низкое дымовыделение
нг(А)-FRLS — огнестойкость 180 минут
нг(А)-HF — без галогенов

6. Стандарты и сертификация

В России: ГОСТ 26411, ТУ, пожарные сертификаты (ГОСТ Р 53315 и др.)
Международные: IEC 60227/60502, VDE, UL, CE, RoHS

Контрольные кабели и частотные преобразователи

Особое внимание необходимо уделять системам с частотными преобразователями.

Частотники являются источником высокочастотных помех, которые способны влиять на сигнальные линии.

Рекомендуется:

применять экранированные контрольные кабели;
разделять сигнальные и силовые трассы;
выполнять заземление экранов согласно проекту;
соблюдать минимальные расстояния между кабелями.

Это особенно важно для аналоговых сигналов и цифровых интерфейсов связи.

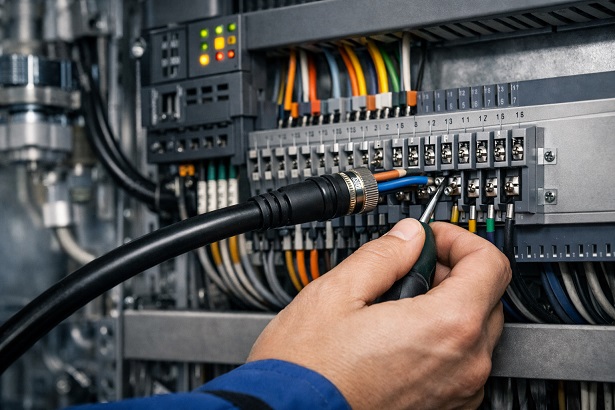

Прокладка и эксплуатация

При монтаже следует соблюдать ряд правил:

Разделение трасс. Контрольные кабели прокладывают отдельно от силовых (минимум 20–50 см или в отдельных лотках) для снижения наводок. Особенно если речь идёт о кабелях питания двигателей, линиях частотных преобразователей, высоковольтных цепях.
Радиус изгиба. При прокладке строго соблюдайте допустимый радиус изгиба (обычно от 4 до 10 наружных диаметров кабеля в зависимости от наличия брони и температуры). Нарушение этого правила приводит к излому жил или повреждению изоляции.
Экранирование и заземление. Неправильное подключение экрана может снизить эффективность защиты от помех или даже усилить их. Экран заземляется обычно с одной стороны (со стороны щита) во избежание контуров заземления. В сложных случаях — с обеих сторон через конденсаторы.
Концевая заделка. Места подключения жил к клеммникам должны быть защищены от попадания влаги с помощью концевых термоусаживаемых муфт или специальных наконечников.
Маркировка жилы. При большом количестве цепей качественная маркировка существенно упрощает обслуживание и поиск неисправностей.
Температурный режим. Монтаж кабелей с ПВХ-изоляцией без предварительного подогрева допускается при температуре не ниже -15°C. Рабочий диапазон эксплуатации большинства марок составляет от -50°C до +50°C.
Хранение и срок службы: Защищайте от УФ, грызунов, механических повреждений. При монтаже избегайте острых краёв, чрезмерного натяжения. Средний срок — 15–30 лет при правильной эксплуатации.

Заключение

Выбор контрольного кабеля — это баланс между надёжностью, стоимостью и соответствием условиям эксплуатации. Неправильный выбор приводит к простоям оборудования, ложным срабатываниям систем безопасности или авариям. Всегда ориентируйтесь на проектную документацию, консультируйтесь со специалистами и проверяйте сертификаты.

При покупке запрашивайте паспорт кабеля, изучите протоколы испытаний и рекомендации производителя. Современный рынок предлагает широкий ассортимент — от бюджетных КВВГ до специализированных огнестойких и маслостойких решений.

Качественный контрольный кабель — инвестиция в бесперебойную работу всей системы.
