• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

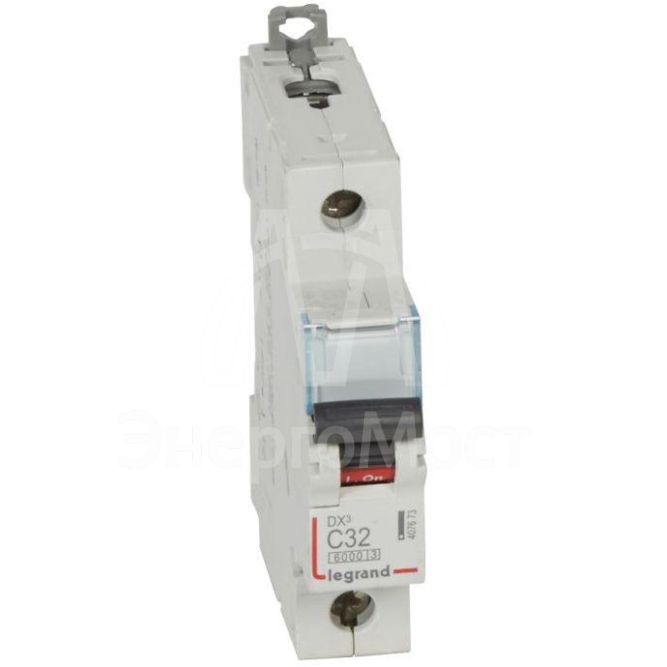

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Описание
Характеристики
Отзывы
Характеристики
Степень загрязнения (число)
2
Габариты
0.079 × 0.023 × 0.062 м
Рабочая температура окружающей среды с
-25 град.C
Рабочая температура окружающей среды по
70 град.C
Общее количество полюсов
1
Единица измерения
шт.
Бренд
Legrand
Вес
0.14 кг
Номинальное напряжение
230 В
Степень защиты ip
IP20
Номинальный ток
32 А
Род тока
Переменный ток (AC)
Частота с
50 Гц
Частота по
60 Гц
Частота
50 Гц
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение изоляции ui
500 В
Ширина в числах модульных расстояний
1
Глубина монтажа, установки
44 мм
Номинальная отключающая способность в соответствии с en 60898
6 кА
Сечение однопроволочного проводника с
1.5 кв.мм
Сечение однопроволочного проводника по
35 кв.мм
Сечение многопроволочного гибкого проводника с
1.5 кв.мм
Сечение многопроволочного гибкого проводника по
25 кв.мм
Характеристика срабатывания
C
Количество защищенных полюсов
1
С коммутируемым нейтральным проводником
Нет
Для скрытого монтажа
Да
Номин. отключающая способность при коротком замыкании icu iec 60898 при 400 В
0 кА
Номин. отключающая способность при коротком замыкании icu iec 60898 при 230 В
6 кА
Номин. отключающая способность при коротком замыкании icu iec 60947-2 при 230В
10 кА
Номин. отключающая способность при коротком замыкании icu iec 60947-2 при 400 В
0 кА
