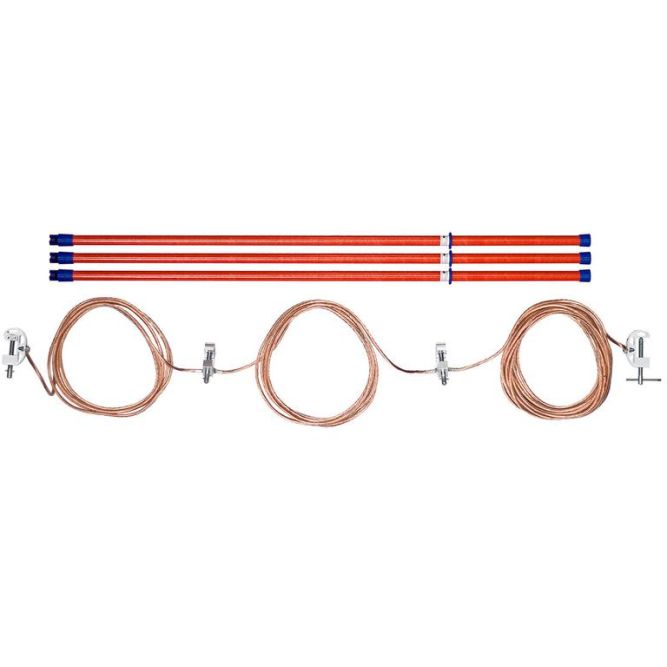

Заземление переносное ЗПЛ-10-3 Д 3 штанги Антиток Д223748

НАЗНАЧЕНИЕ

Заземление переносное (заземляющее устройство) предназначено для защиты рабочего и обслуживающего персонала на отключенных участках воздушных линий (ЗПЛ) и распределительных устройств (ЗПП) напряжением от 0,4 до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Переносные заземления применяются в тех случаях электроустановки, в которых нет стационарных заземляющих ножей. Применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи постоянного и переменного тока промышленной частоты напряжением до 1кВ – ЗПЛ-1, от 1 до 10кВ – ЗПЛ-10, от 10 до 35кВ – ЗПЛ-35, от 35 до 110кВ – ЗПЛ-110, от 110 до 220кВ – ЗПЛ 220.

ПРИНЦИП ДЕЙСТВИЯ

Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение поступать не будет попадать, так же срабатывает защита и происходит отключение источника напряжения.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ

В стандартную комплектацию входит Штанга для наложения заземлений ШЗП-10/15 Д для ВЛ до 10-15кВ Антиток Д157718
