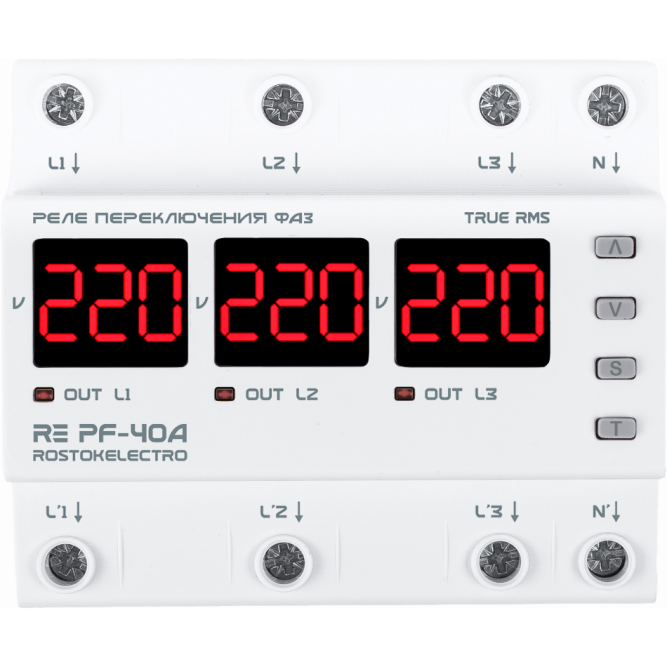

Реле переключения фаз RE PF-40A

Реле переключения фаз нового поколения RE серии PF предназначено для подключения промышленных и бытовых потребителей от одной из фаз трехфазной сети, с целью обеспечения питания особо ответственного однофазного оборудования от наиболее качественной фазы и защиты его от повышенного и пониженного напряжения.

Параметры, устанавливаемые пользователем:

• допустимые пределы переключения/отключения по напряжению;
• гистерезис по верхнему и нижнему пределу напряжения;
• выбор приоритетной фазы;
• время задержки первого включения нагрузки;
• время задержки перед возвратом на приоритетную фазу;
• время задержки переключения фазы по нижнему пределу.

Основные особенности:

• Возможность установки приоритетной фазы работы.
• Контроль выхода от «залипания» контакта (защита от межфазного замыкания).
• Защита оборудования от перепадов напряжения.
• Установка гистерезиса по верхнему и нижнему пределу напряжения для исключения многократных переключений/отключений.
• Задержка времени переключения по нижнему пределу напряжения для избегания реагирования на кратковременные просадки в сети.
• Полноценный транзит нуля.
• Сечение входных проводов до 16 кв. мм. по каждой фазе.
• Блокировка кнопок от случайного нажатия.
• Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
• Полностью цифровое управление.
• True RMS.
• Внутренняя термозащита с возможностью контроля в настройках.
• 9-ступенчатая настройка комфортного значения яркости дисплея.
• Размер 6-din.

Принцип работы

Прибор управляется микроконтроллером, который анализирует напряжение в трехфазной электросети и отображает действующие значения на цифровых индикаторах для каждой фазы. Коммутация выхода на нагрузку осуществляется электромагнитными реле. Питание прибора происходит от контролируемых фаз.

Прибор позволяет выбрать приоритетную фазу работы. Если напряжение на приоритетной фазе вышло за установленные пределы, то прибор подключит нагрузку к следующей фазе, напряжение на которой в установленных переделах. После нормализации напряжения на приоритетной фазе, через заданное время задержки возврата (заводские установки - 15 секунд) прибор переключит нагрузку к приоритетной фазе.

Если приоритетная фаза не задана, то переключение происходит последовательно по фазам.

Для настройки защиты от перепадов напряжения необходимо установить значения верхнего и нижнего пределов напряжения, гистерезисы напряжений и время задержки включения/переключения
