Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах:
- реле напряжения;
- реле минимального напряжения;
- реле максимального напряжения;
- реле времени с задержкой на включение.

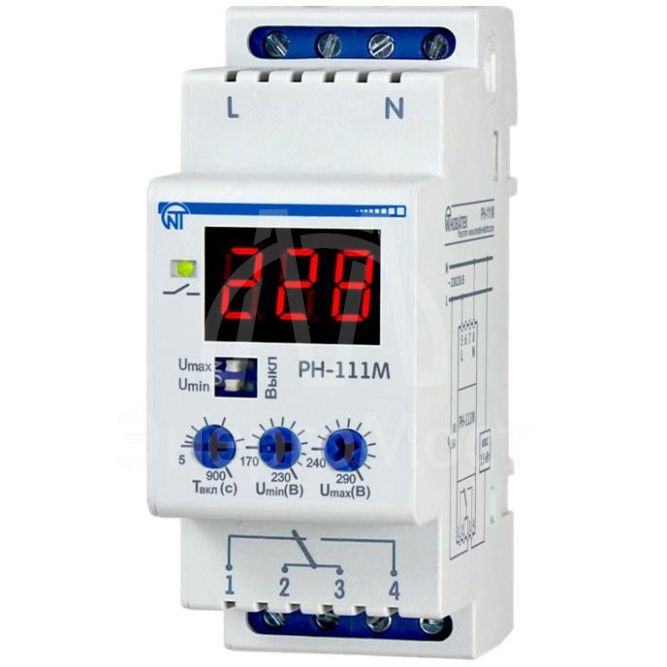

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:
- текущее действующее значение напряжения;
- точное значение устанавливаемого параметра;
- время автоматического повторного включения (АПВ);
- аварийное отключение нагрузки (мигание текущего значения напряжения).
Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- задержку времени включения нагрузки после восстановления параметров сети.
Характеристики
Страна происхождения
Российская Федерация
Гарантийный срок
10 лет
Класс ETIM
Реле напряжения
Группа ETIM
Реле
Код ТН ВЭД
8536490000
Маркируемый товар
Да
артикул производителя
3425601111
Габариты
0.101 × 0.074 × 0.04 м
Единица измерения
шт.
Бренд
НовАтек-Электро
Вес
0.1191 кг
Ширина
35 мм
Высота
92 мм
Глубина
65 мм
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц с
250...220 В
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц по
220 В
Номинальное напряжение питания цепи управления us постоянного тока dc с
24 В
Номинальное напряжение питания цепи управления us постоянного тока dc по
30 В
Количество переключающих контактов
1
Возможен контроль 1-фазного понижения напряжения
Да
Возможен контроль 3-фазного понижения напряжения
Нет
Содержит функции контроля по постоянному напряжению-понижение напряжения
Нет
Содержит функции контроля по постоянному напряжению-повышение напряжения
Нет
Содержит функции контроля по постоянному напряжению-гистерезис
Нет
Род тока контролируемого напряжения
Переменный ток (AC)
Диапазон измерения напряжения 1 с
160 — 220 В
Диапазон измерения напряжения 1 по
220 В
Диапазон измерения напряжения 2 с
230 — 280 В
Диапазон измерения напряжения 2 по
280 В
Максимально допустимое время задержки срабатывания без выдержки
1 с
Минимальное регулируемое время задержки срабатывания без выдержки
12 с
