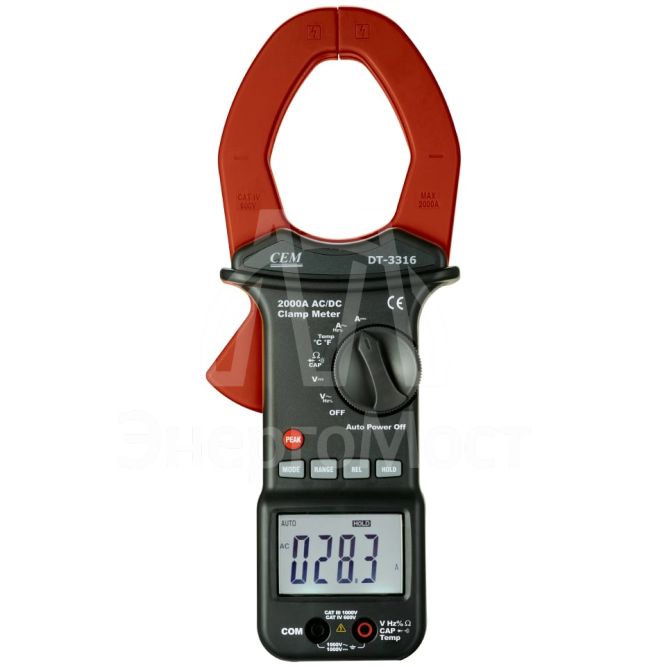

Прибор DT-3316 — портативные цифровые токоизмерительные клещи, подходит для измерения сильных токов дома, в школе, в лаборатории и так далее.
Технические характеристики:
| Функции | Диапазон | Разрешение | Точность |
| Переменный ток | 600 A | 100 мА | ±(2,0 % + 5 разрядов) |
| 2000 A | 1 A | ±(3,0 % + 5 разрядов) | |
| Защита от превышения диапазона: максимальный входной ток 2000 А. Частотная характеристика: 50–60 Гц. |
|||
| Пиковое значение переменного тока | 600 A | 100 мА | ±(4,0 % + 5 разрядов) |
| 2000 A | 1 A | ||
| Частотная характеристика: 50–60 Гц | |||
| Постоянный ток | 600 A | 100 мА | ±(2,0 % + 5 разрядов) |
| 2000 A | 1 A | ±(3,0 % + 5 разрядов) | |
| Защита от превышения диапазона: максимальный входной ток 2000 А | |||
| Напряжение переменного тока | 4 В | 1 мВ | ±(1,2 % + 5 разрядов) |
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В переменного тока. Частотная характеристика: 50–400 Гц |
|||
| Напряжение постоянного тока | 400 мВ | 0,1 мВ | ±(1 % + 3 разряда) |
| 4 В | 1 мВ | ||
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 1000 В | 1 В | ||
| Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В постоянного тока. |
|||
| Сопротивление | 400 Ом | 0,1 Ом | ±(1 % + 4 разряда) |
| 4 кОм | 1 Ом | ±(1,5 % + 2 разряда) | |
| 40 кОм | 10 Ом | ||
| 400 кОм | 100 Ом | ||
| 4 МОм | 1 кОм | ±(2,5 % + 5 разрядов) | |
| 40 МОм | 10 кОм | ±(3,5 % + 5 разрядов) | |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Емкость | 4 нФ | 0,1 нФ | ±(5,0 % + 30 разрядов) |
| 40 нФ | 1 нФ | ±(5,0 % + 20 разрядов) | |
| 400 нФ | 10 нФ | ±(3,5 % + 10 разрядов) | |
| 4 мкФ | 100 нФ | ±(5,0 % + 10 разрядов) | |
| 40 МКФ | 1 мкФ | ||
| 400 мкФ | 10 мкФ | ||
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Частота (напряжение переменного тока) | 10 Гц — 100 кГц | ±(1,0 % + 5 разрядов) | |
| Защита на входе: 1000 В переменного тока. Чувствительность: > 2,7 В переменного тока. |
|||
| Частота (сила переменного тока) | От 40 Гц до 1 кГц | ±(1,0 % + 5 разрядов) | |
| Максимально допустимое значение на входе: 2000 А переменного тока. Чувствительность: > 150 А переменного тока. |
|||
| Рабочий цикл | От 0,1 % до 99,9 % | 0,1 % | ±(1,2 % + 5 разрядов) |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | |||
| Температура | От –20 до 1000 °С | 1 °C | ±(2,0 % + 5 °С) |
| От –4 до 1832 °F | 1 °F | ±(3,0 % + 9 °F) | |
| Датчик: тип К, тип «банан». Защита от превышения диапазона: 600 В (среднеквадр. значение). |
|||
| Функции | Условия тестирования | Показания |
| Диоды | Прямой постоянный ток равен приблизительно 0,5 мА, обратное напряжение равно приблизительно 2 В. | Падение прямого напряжения диода |
| Проверка цепи на обрыв | Напряжение в разомкнутом состоянии составляет около 0,5 В | Пока сопротивление ниже 60 ± 30 Ом, раздается длинный звуковой сигнал |
| Защита от превышения диапазона: 600 В (среднеквадр. значение). | ||
Общие характеристики:
| Ширина размыкания зажима клещей | прибл. 2” (52 мм) |
| Дисплей | ЖК-дисплей с подсветкой, 3-3/4-разрядов (максимальное показание 4000) |
| Проверка цепи на обрыв | при сопротивлении ниже (60 ± 30 Ом) звучит зуммер |
| Проверка диодов | испытательный ток обычно составляет 0,5 мА; напряжение разомкнутой цепи обычно составляет < 2 В постоянного тока |
| Индикация низкого заряда батарейки | да |
| Индикация выхода за пределы диапазона | на дисплее отображается «OL» |
| Частота измерений | 2 показания в секунду (номинально) |
| Измерение пиковых значений | захватывает пики > 1 мс |
| Датчик температуры | термопара типа K |
| Входное сопротивление | 10 МОм (напряжение постоянного тока и напряжение переменного тока) |
| Рабочая температура | от 5 до 40 °C (от 41 до 104 °F) |
| Температура хранения | от –20 до 60 °C (от –4 до 140 °F |
| Рабочая влажность | макс. 80 % до 31 °C (87 °F), с линейным снижением до 50 % при 40 °C (104 °F) |
| Влажность при хранении | < 80 % |
| Рабочая высота | максимум 2000 метров (7000 футов) |
| Батарея | одна батарея 9 В |
| Автоматическое выключение прибора | прибл. через 15 минут |
| Безопасность | для использования внутри помещений и в соответствии с требованиями к двойной изоляции IEC 1010-1(2001): EN61010-1 (2001); категория перенапряжения III 1000 В и категория IV 600 В, степень загрязнения 2 |
Характеристики
индикатор низкого заряда батареи
да
автоматическое выключение прибора
~ 15 мин
температура при хранении, °с
-20...60
влажность при эксплуатации
макс. 80% до 31°C, с линейным снижением до 50% при 40°C
функция удержания показаний
да
быстродействие
2 измерения в сек
подсветка
да
индикатор перегрузки
да
рабочая высота
2000
диапазоны переменного тока
600А, 2000А
диапазоны постоянного напряжения
400мВ, 4В, 40В, 400В, 1000В
диапазоны переменного напряжения
4В, 40В, 400В, 1000В
диапазоны сопротивления
400Ом, 4кОм, 40кОм, 400кОм, 4МОм, 40МОм
диапазоны ёмкости
4нФ, 40нФ, 400нФ, 4мкФ, 40мкФ, 400мкФ
проверка диодов
да
проверка целостности цепи
да
диапазоны постоянного тока
600А, 2000А
категория перенапряжений
КАТ III 1000 В, КАТ IV 600 В
диапазоны температуры
-20...1000°С
входное сопротивление
10 МОм
размер охвата
52 мм
функция вывода пиковых значений peak
да
Гарантия
2 года
Звуковой сигнал
да
Элемент питания
Батарея 9 В
Дисплей
ЖК, 4000 отсчётов
Единица измерения
шт.
Температура эксплуатации
5...40
Бренд
СЕМ ТЕСТ ИНСТРУМЕНТ
Датчик
Термопара тип К
