Выбираем правильное сечение кабеля

29 мая 2025

Правильный выбор сечения кабеля — залог безопасности и эффективности электрической сети. Это критически важный этап проектирования и монтажа любой электропроводки. Неверно подобранный провод может привести к перегреву, возгоранию, потерям энергии и выходу оборудования из строя.

В этой статье мы рассмотрим, каким нагрузкам соответствуют те или иные сечения, какие факторы учитывать при подборе кабеля, а также какие риски таит в себе неправильное решение.

Что такое сечение кабеля?

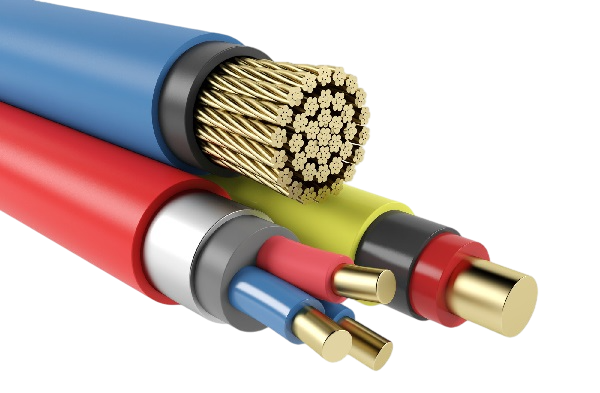

Сечение кабеля — это площадь поперечного среза проводника, измеряемая в квадратных миллиметрах (мм²). Оно напрямую влияет на способность кабеля передавать электрический ток без перегрева и с допустимыми потерями напряжения.

Почему так важен правильный выбор сечения?

Основная задача кабеля — эффективно и безопасно передавать электрический ток от источника к потребителю. Если сила тока превышает номинальную мощность кабеля и его сечение оказывается недостаточным, сопротивление материала проводника возрастает, что приводит к чрезмерному нагреву.

Возможные последствия перегрева кабеля:

Разрушение изоляции: Высокая температура приводит к деградации изоляционного материала, делая его хрупким и подверженным механическим повреждениям, а также ухудшая контакты в соединениях. Это может стать причиной короткого замыкания.
Пожар: Перегретая изоляция может воспламениться, что приведёт к пожару в помещении или электрощитовой.
Угроза жизни людей: Неисправности в электропроводке создают прямую угрозу для жизни и здоровья, включая риск поражения электрическим током.
Потеря электроэнергии: Чем выше сопротивление проводника, тем больше энергии теряется на его нагрев. Низкая энергоэффективность увеличивает расходы на электроэнергию.
Выход из строя оборудования: Слишком тонкие кабели приводят к падению напряжения, из-за чего электроприборы могут работать нестабильно или выйти из строя.

Как выбрать сечение кабеля?

При подборе сечения кабеля важно учитывать несколько ключевых параметров:

1. Номинальный ток нагрузки

Это максимальный ток, который будет постоянно протекать через кабель при нормальной работе подключенных электроприборов. Для определения номинального тока необходимо сложить мощности всех потребителей, подключенных к данной линии, и разделить эту сумму на напряжение сети (220 В для однофазной сети и 380 В для трехфазной). Не забудьте учесть пусковые токи некоторых приборов (например, электродвигателей), которые могут значительно превышать номинальные значения.

I = P / U (без учёта коэффициента мощности)

Формула для однофазной сети:

I = P / (U × cosφ)

где:

I — номинальный ток (А)

P — суммарная мощность потребителей (Вт)

U — напряжение сети (В)

cos(φ) — коэффициент мощности (обычно принимается равным 0.8-0.9 для бытовых приборов)

Формула для трёхфазной сети:

I = P / (√3 × Uл × cos(φ))

где:

Uл — линейное напряжение (В)

2. Допустимый длительный ток кабеля:

Каждый кабель имеет значение допустимого длительного тока, которое указывает на максимальный ток, который он может безопасно пропускать в течение длительного времени без перегрева выше допустимой температуры. Эти значения обычно указываются производителем в технической документации к кабелю или в специальных таблицах ПУЭ (Правила устройства электроустановок).

3. Условия прокладки и температурный режим:

Способ прокладки кабеля (по воздуху, в земле, в трубе, в пучке с другими кабелями и т.д.) влияет на условия его охлаждения и, следовательно, на допустимый длительный ток. Например, кабель, проложенный в закрытом пространстве или в пучке, будет хуже охлаждаться, поэтому его допустимый ток будет ниже, чем у такого же кабеля, проложенного на открытом воздухе. При повышенных температурах или в ограниченных условиях охлаждения даже кабель с достаточным сечением может перегреваться.

4. Длина кабельной линии:

На больших расстояниях необходимо учитывать потери напряжения в кабеле. Чем длиннее кабель и чем меньше его сечение, тем больше будут потери напряжения. Проектируя электрическую сеть, сделайте расчёт потерь напряжения и при необходимости увеличьте сечение кабеля.

5. Защитные аппараты:

Номинальный ток автоматического выключателя, УЗО или другого защитного аппарата, установленного на линии, должен быть меньше или равен допустимому длительному току выбранного кабеля. Это необходимо для обеспечения защиты кабеля от перегрузки и короткого замыкания.

6. Тип материала проводника:

Медь и алюминий – наиболее распространённые материалы для проводников. Медные кабели обладают лучшей проводимостью, что позволяет использовать относительно меньшие сечения для одинаковой нагрузки по сравнению с алюминиевыми.

Каждый из этих параметров требует внимательного анализа: только комплексный подход позволяет выбрать оптимальное сечение, которое обеспечит устойчивую работу системы в любых условиях.

Практические рекомендации: какое сечение для какой нагрузки?

В электромонтажных работах используются стандартные значения сечения, адаптированные под бытовое и промышленное применение. Ниже приведена условная таблица для медных кабелей, которая поможет сориентироваться, хотя конкретные расчёты всегда зависят от условий эксплуатации:

Сечение провода (мм²)	Примерная максимальная нагрузка (А)	Типичное применение
1,5	10–16	Освещение в жилых и офисных помещениях, розетки с малой нагрузкой
2,5	16–20	Розетки, бытовые приборы средней мощности (холодильники, микроволновые печи, стиральные машины), уличное освещение
4	25–32	Нагрузки с более высоким потреблением (кондиционеры, водонагреватели), соединение распределительных щитов и подключение автоматов
6	32–40	Крупногабаритные приборы (сварочные аппараты, станки, компрессоры), распределительные щиты и магистральные линии, трёхфазные сети
10	50–70	Промышленные линии, двигатели, оборудование с высокой потребляемой мощностью

Важно: Эти значения ориентировочные. При проектировании электросети необходимо учитывать не только номинальные токи, но и пусковые токи электродвигателей, коэффициенты одновременности нагрузки, условия прокладки, рекомендации нормативных документов и стандартов (ПУЭ, ГОСТ или международные IEC), использовать специализированные калькуляторы и таблицы, которые учитывают все необходимые параметры.

Чтобы избежать ошибок в выборе сечения, рекомендуем:

Проводить детальный расчёт мощности и тока каждого участка сети, включая пусковые токи.
Учитывать длину кабеля и необходимый запас по допустимому падению напряжения.
Следовать национальным стандартам и нормам, консультироваться с профессиональными электриками или инженерами.

Заключение

Выбор сечения кабеля — процесс, требующий всестороннего анализа факторов: нагрузки, длины линии, условий прокладки и температурного режима. Правильный подбор обеспечивает безопасную и эффективную работу электросети, снижает риск аварий и повышает долговечность оборудования. Пренебрежение данными рекомендациями и экономия на кабеле могут привести к перегреву проводов, значительному падению напряжения и даже к пожароопасным ситуациям. Поэтому всегда стоит руководствоваться проверенными расчётами, справочными данными и стандартами, а при необходимости — обращаться за помощью к профессионалам.

Дополнительные мысли: Если вы хотите глубже изучить тему выбора кабеля, обратите внимание на методы расчёта падения напряжения, использование сечения кабеля для разных типов электроприборов и особенности монтажа проводки в сложных условиях (например, в системах с высокой влажностью или при экстремальных температурах). Разобравшись в этих нюансах, вы сможете спроектировать систему, полностью отвечающую требованиям безопасности и эффективности даже в самых нестандартных условиях.
