Описание
Характеристики
Отзывы

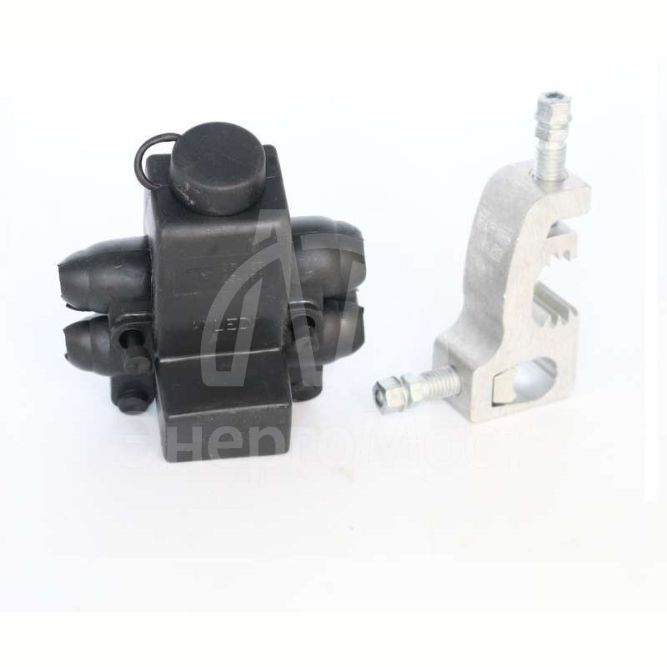

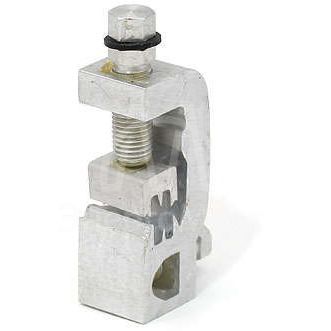

Ответвительный зажим НИЛЕД P 71 11000451 применяется для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении. Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой 10 мм. Контактные части зажима смазаны тугоплавкой консистентной смазкой.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима ответвительного является создание ответвления единичного проводника от магистральной линии для организации новой магистральной линии или ввода в здание.
•ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.
Характеристики
Бренд
НИЛЕД
Единица измерения
шт.
Вес
0.098 кг
Максимальное сечение проводника
95 кв. мм.
Тип подключения
Винтовое/болтовое соединение
Сечение магистрального проводника с
35...95 кв.мм
Сечение ответвительного проводника с
4...54 кв.мм
Защитное покрытие поверхности
Без покрытия
Предельная нагрузка
.145 кН
Кол-во в упаковке
1 штук
Габариты
0.11 × 0.058 × 0.043 м
артикул производителя
11000451
Страна происхождения
Российская Федерация
Гарантийный срок
5 лет
Кратность заказа
50
Класс ETIM
Зажим соединительный, ответвительный
Группа ETIM
Арматура кабельная/Изоляционные материалы
Код ТН ВЭД
8536901000
Маркируемый товар
Да
Разрывная нагрузка
.145 кН
Упаковка
50
Номинальное сечение ответвления с
4 — 54 кв. мм.
Номинальное сечение ответвления по
54 кв.мм
Номинальное проходное сечение с
35 — 95 кв. мм.
Номинальное проходное сечение по
95 кв.мм
Тип системы
СИП-2/СИП-4
Сечение магистрального проводника по
95 кв.мм
Сечение ответвительного проводника по
54 кв.мм
Материал магистрального проводника
Алюминий
Материал проводника ответвления
Алюминий/Медь
Изолированный зажим
Нет
