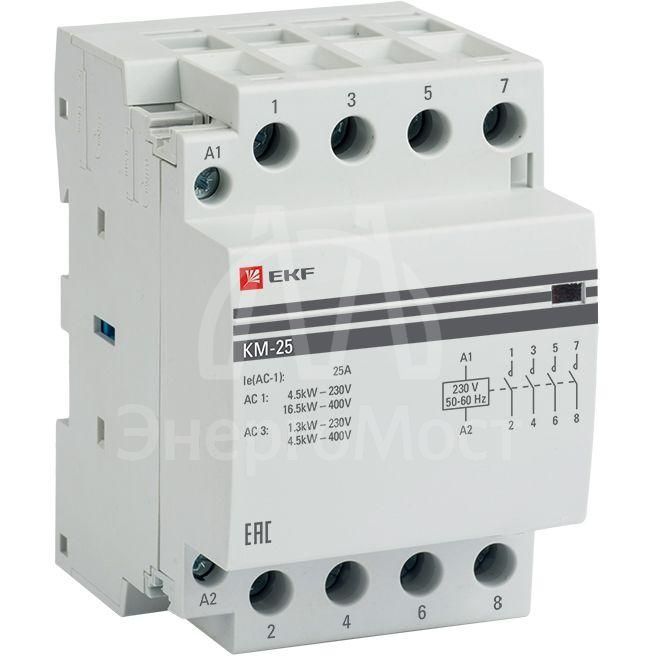

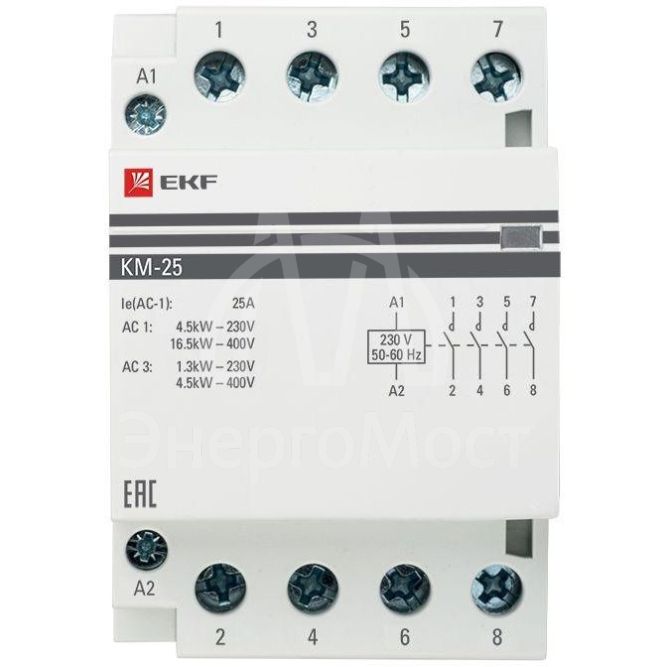

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.
Характеристики
Серия
PROxima
Номинальный рабочий ток ie при ac-3, 400 В
25 А
Количество нормально замкнутых (НЗ) контактов
0
Количество нормально разомкнутых (НО) контактов
4
Количество нормально открытых контактов (НО)
4
Количество нормально закрытых контактов (НЗ)
0
Кол-во в упаковке
1 штук
Габариты
0.06 × 0.075 × 0.09 м
Номинальное напряжение питания цепи управления us перемен. тока АС при 60 Гц с
230 В
Номинальное напряжение питания цепи управления us перемен. тока АС при 60 Гц по
230 В
Единица измерения
шт.
Бренд
EKF
Вес
0.3 кг
Материал
Пластик
Степень защиты ip
IP20
Номинальное напряжение с
230 В
Номинальное напряжение по
400 В
Ширина в числах модульных расстояний
3
Глубина монтажа, установки
60 мм
Максимальная мощность лампы
1300 Вт
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц с
230 В
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц по
230 В
Количество размыкающих контактов
0
Количество замыкающих контактов
4
Количество модулей
3
Возможна дополнительная комплектация
Да
Максимальная нагрузка люминесцентными лампами
720 В.А
Максимальная нагрузка люминесцентными лампами (двухламповая схема)
3960 В.А
Максимальная нагрузка люминесцентными лампами (с параллельной компенсацией)
774 В.А
Модульная ширина (общ. кол-во модульных расстояний)
3
Категория применения, использования
1
Ползунок для ручного переключателя
Нет
Род тока напряжения цепи управления
Переменный ток (AC)
Род тока рабочего напряжения
Переменный ток (AC)
Номинальный рабочий ток
25 А
Номинальное напряжение цепи управления с
184 В
Номинальное напряжение цепи управления по
253 В
Тип присоединения главной электрической цепи
Винтовое соединение
Номинальная мощность при ac-3, 400 В
16 кВт
Количество замыкающих главных контактов
4
Количество размыкающих главных контактов
0
