• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

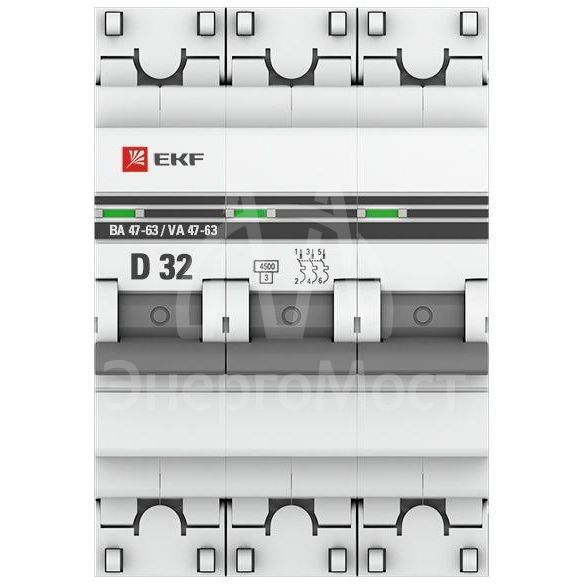

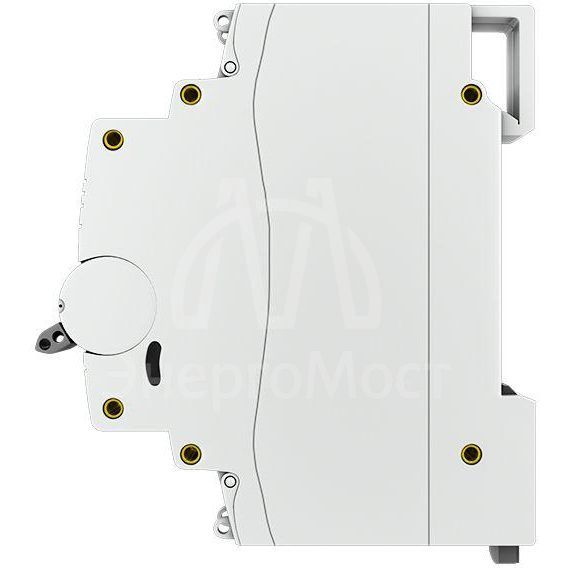

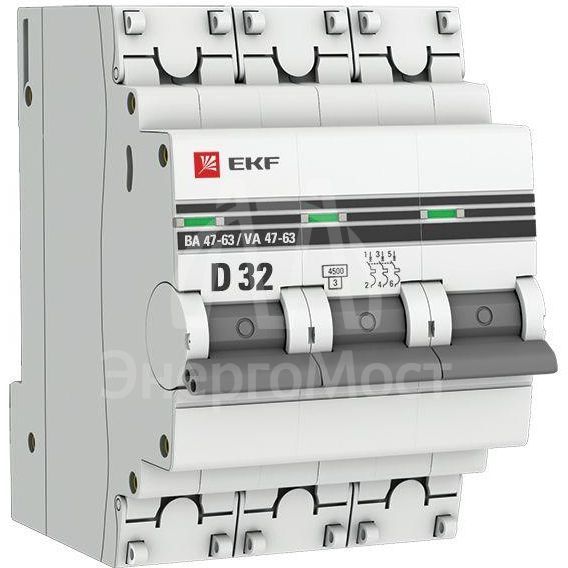

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Описание
Характеристики
Отзывы
Характеристики
Степень загрязнения (число)
2
Кол-во в упаковке
1 штук
Габариты
0.05 × 0.08 × 0.07 м
Рабочая температура окружающей среды с
-25 град.C
Рабочая температура окружающей среды по
50 град.C
Общее количество полюсов
3
Единица измерения
шт.
Бренд
EKF
Вес
0.3 кг
Номинальное напряжение
400 В
Степень защиты ip
IP20
Номинальный ток
32 А
Количество полюсов
3
Род тока
Переменный ток (AC)
Частота с
50 Гц
Частота по
50 Гц
Частота
50 Гц
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение изоляции ui
660 В
Ширина в числах модульных расстояний
3
Глубина монтажа, установки
41 мм
Температура окружающей среды при эксплуатации с
-25 — -25 °C
Температура окружающей среды при эксплуатации по
50 град.C
Номинальная отключающая способность в соответствии с en 60898
4.5 кА
Сечение однопроволочного проводника с
1 кв.мм
Сечение однопроволочного проводника по
25 кв.мм
Сечение многопроволочного гибкого проводника с
1 кв.мм
Сечение многопроволочного гибкого проводника по
16 кв.мм
Характеристика срабатывания
D
Количество защищенных полюсов
3
С коммутируемым нейтральным проводником
Нет
Для скрытого монтажа
Нет
Номин. отключающая способность при коротком замыкании icu iec 60898 при 400 В
2.6 кА
