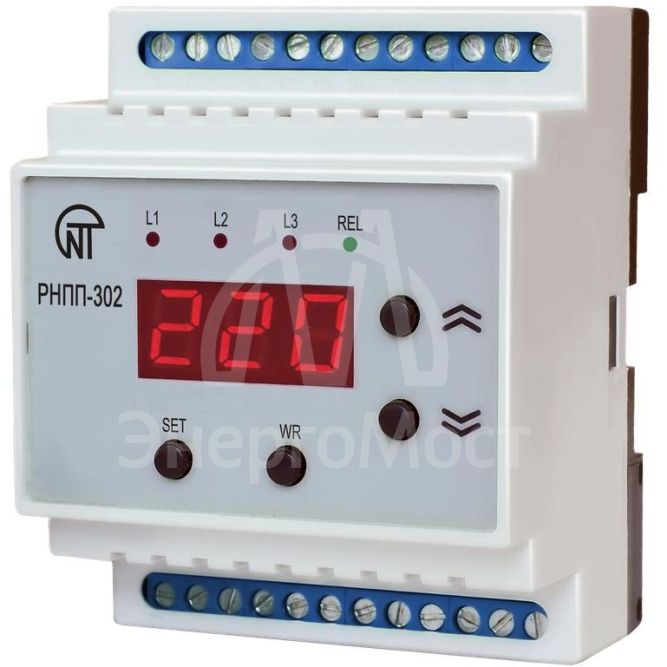

Реле напряжения РНПП-302 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушение последовательности и слипание фаз;
- нарушение полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Наличие трехразрядного семисегментного индикатора на лицевой панели устройства позволяет:
- постоянно индицировать текущее значение напряжения в сети;
- индицировать вид возникшей аварии;
- просматривать (визуализировать) установку режимов и параметров.
С помощью меню пользователь имеет возможность установить:
- режим индикации значений напряжения по фазам;
- режим реагирования реле на цифровой сигнал дистанционного выключения;
- тип реле;
- способ задания отклонения напряжения;
- включение/отключение контроля перекоса фаз;
- включение/отключение контроля порядка чередования фаз;
- режим контроля напряжения на клеммах пускателя;
- вид измеряемого напряжения;
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- порог допустимого значения перекоса фаз;
- время повторного включения;
- время задержки отключения по минимальному напряжению;
- время задержки отключения по максимальному напряжению;
- время задержки срабатывания по перекосу фаз;
- время задержки срабатывания по обрыву фаз;
- время задержки срабатывания по сигналу аварии на цифровом входе.
Устройство имеет дополнительное реле сигнализации с выведенными нормально разомкнутыми контактами.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Индикация: светодиоды, индикатор
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Отключение защит: Да
- Настройка всех защит: Да
- Сечение подключаемого кабеля для подключения к клеммам: 0,25 – 2,5 мм2
- Точность определения порога срабатывания по напряжению: не более 3В
- Габариты: 4 модуля типа S
- Вес: не более 0,3 кг
Количество нормально разомкнутых (НО) контактов | 1 |
Габариты | 0.077 × 0.102 × 0.067 м |
Единица измерения | шт. |
Бренд | НовАтек-Электро |
Вес | 0.23 кг |
Ширина | 70 мм |
Высота | 86 мм |
Глубина | 59 мм |
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц с | 250 В |
Номинальное напряжение питания цепи управления us перемен. тока АС при 50 Гц по | 400 В |
Номинальное напряжение питания цепи управления us постоянного тока dc с | 24 В |
Номинальное напряжение питания цепи управления us постоянного тока dc по | 30 В |
Количество переключающих контактов | 1 |
Возможен контроль 1-фазного понижения напряжения | Нет |
Возможен контроль 3-фазного понижения напряжения | Да |
Содержит функции контроля по постоянному напряжению-понижение напряжения | Нет |
Содержит функции контроля по постоянному напряжению-повышение напряжения | Нет |
Содержит функции контроля по постоянному напряжению-гистерезис | Нет |
Род тока контролируемого напряжения | Переменный ток (AC) |
Диапазон измерения напряжения 1 с | 85 В |
Диапазон измерения напряжения 1 по | 230 В |
Диапазон измерения напряжения 2 с | 235 В |
Диапазон измерения напряжения 2 по | 295 В |
Максимально допустимое время задержки срабатывания без выдержки | 30 с |
Минимальное регулируемое время задержки срабатывания без выдержки | .1 с |
