Установка бойлера в квартире: выбор места, подключение к электросети и водопроводу

13 февраля 2026

Установка бойлера — отличный способ обеспечить дом или квартиру горячей водой в любое время года. Однако его неправильная установка может привести к утечкам, поломкам, поражению электрическим током и короткому замыканию. В этой статье рассмотрим основные правила, требования и схемы установки и подключения водонагревателя, а также типичные ошибки.

Выбор места и правила монтажа

Прежде чем сверлить стены, убедитесь, что выбранное место соответствует трём критериям:

Прочность стены: Стена должна выдерживать двойной вес наполненного бака. Навешивайте бойлер только на капитальные стены из кирпича или бетона.
Близость к коммуникациям: Чем ближе к точкам водоразбора, тем меньше тепла теряется в трубах.
Доступность: Оставьте минимум 30–50 см свободного пространства под бойлером для обслуживания и замены ТЭНа и анода.

Запрещено:

Устанавливать бойлер на гипсокартон без усиления.
Размещать над электроприборами.
Монтировать в неотапливаемых помещениях без теплоизоляции.

Как крепить:

Используйте только стальные анкерные болты (L-образные крюки) диаметром не менее 10 мм.
Для моделей более 100 литров рекомендуется использовать сквозное крепление или стальную раму-усилитель.
Бойлеры большого объёма (от 150 л) устанавливаются на пол. Основание должно быть ровным и прочным.

Подключение к электросети: основные требования

Для начала разберём, как правильно и безопасно подключить водонагреватель к электричеству. Когда речь заходит о бойлере, многие беспокоятся о том, чтобы он не потёк, но куда важнее, чтобы он не «ударил». Сочетание воды, металла и электричества требует строгого соблюдения ПУЭ (Правил устройства электроустановок).

Отдельная линия питания

Бойлер — это мощный потребитель (1.5–2.5 кВт), который работает длительное время. Использовать обычную розетку, в которую уже включена стиральная машина или микроволновка — плохая идея.

Тяните отдельный кабель напрямую от щитка к водонагревателю или его розетке. Используйте медный трёхжильный кабель сечением 2,5 мм² – ВВГнг-Ls 3х2.5. Он обеспечит необходимую мощность и пожаробезопасность.

Защитная автоматика.

В щитке для бойлера обязательно должны стоять два устройства (либо одно совмещённое — дифавтомат):

Автоматический выключатель
Защищает проводку от перегрузки и короткого замыкания. Для ТЭНа мощностью 1.5–2.5 кВт обычно ставится автомат на 16 А (номинал B или C).
УЗО (Устройство защитного отключения)
Это главная защита от удара током. Если ТЭН внутри бойлера треснет и напряжение попадёт на воду или корпус, УЗО мгновенно отключит питание.

Выбирайте УЗО с током утечки 10 мА (если линия только на бойлер) или 30 мА (общее). Если на шнуре бойлера уже есть заводское УЗО, дублировать его в щитке всё равно полезно — это двойная подстраховка.

Заземление

Категорически запрещено подключать бойлер без заземления. В случае пробоя изоляции без заземления корпус бойлера окажется под напряжением 230 В. УЗО сработает только тогда, когда человек коснётся воды или корпуса. С заземлением лишний потенциал сразу уйдёт в землю, и защитное устройство сработает мгновенно, ещё до вашего контакта с прибором.

Никогда не используйте трубы водопровода или отопления в качестве заземления. Это смертельно опасно не только для вас, но и для соседей.

Способ подключения: Розетка vs Клеммы

Способ	Плюсы	Минусы
Через розетку	Легко заменить прибор, можно выключить физически	Контакты в розетке могут греться и окисляться со временем
Напрямую в клеммы	Самый надёжный контакт, отсутствие лишних соединений	Для обслуживания нужно лезть в щиток или ставить отдельный выключатель

Если выбираете розетку, она должна быть влагозащищённой (IP44 и выше) и находиться не ближе 60 см к источнику воды (ванной или душу).

Частые ошибки при электрическом подключении водонагревателя

Перепутанная полярность: Фаза и ноль должны быть на своих местах (L — фаза, обычно коричневый/белый; N — ноль, синий).
«Скрутки»: Любые соединения кабеля выполняйте через клеммники или опрессовку. Скрутки в ванной — прямой путь к пожару.
Тонкий провод: Попытка подключить мощный бак через бытовой удлинитель приведёт к его расплавлению.
Подключение к старой алюминиевой проводке: Удельное сопротивление алюминия в 1,7 раза выше, чем у меди, поэтому риск перегрева, оплавления изоляции и возгорания резко возрастает.

Схемы подключения бойлеров к электросети

Через розетку

Подходит для бойлеров до 2 кВт.

Электрощит → Автомат 16 А → УЗО 30 мА → Розетка с заземлением → Вилка бойлера

Плюсы: простота, возможность отключить бойлер вручную.

Минусы: розетка должна быть влагозащищённой (IP44+).

Прямое подключение

Используется для мощных бойлеров 2–3 кВт.

Электрощит → Автомат → УЗО → Клеммная коробка → Бойлер

Преимущества: надёжность, отсутствие нагрева контактов розетки

Схема с дифференциальным автоматом

Совмещает автомат и УЗО в одном устройстве.

Электрощит → Дифавтомат → Розетка/клеммная коробка → Бойлер

Плюсы: экономия места в щите, удобство обслуживания.

Подключение через стабилизатор (опционально)

Актуально в домах с нестабильным напряжением.

Электрощит → Автомат → УЗО → Стабилизатор → Бойлер

Подключение бойлера к водопроводу

Основная задача на этом этапе — обеспечить герметичность и безопасность при расширении воды.

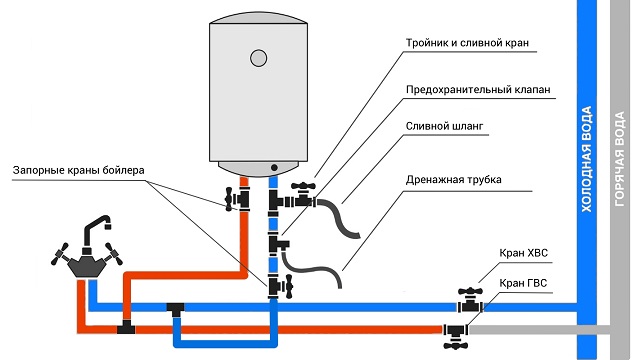

Базовая схема:

Водопровод (холодная вода) → Запорный кран → Фильтр → Предохранительный клапан → Бойлер (вход холодной воды) → Бойлер (выход горячей воды) → Смеситель.

Обязательные элементы схемы:

Запорные краны: устанавливаются на входе холодной воды и выходе горячей. Позволяют демонтировать бойлер без отключения воды во всей квартире.
Предохранительный (обратный) клапан: важная деталь, которая не даёт горячей воде уходить обратно в стояк и сбрасывает лишнее давление при нагреве. Клапан нельзя перекрывать или заглушать. Важно: никогда не устанавливайте запорную арматуру между клапаном и входом в бойлер!
Сливной кран: ставится между клапаном и бойлером. С ним слить воду для обслуживания можно за 10 минут.
Трубы: лучше использовать полипропилен или сшитый полиэтилен. Гибкие шланги в оплётке — это временное и не самое надёжное решение.

Первый запуск: пошаговый алгоритм

Никогда не включайте бойлер в розетку, пока он пуст. ТЭН сгорит за считанные секунды.

При запуске следуйте этой инструкции:

Перекройте кран горячей воды из общей магистрали, чтобы ваша горячая вода не уходила соседям.
Откройте кран горячей воды на смесителе, чтобы выпустить воздух из системы.
Откройте кран подачи холодной воды в бойлер для заполнения бака.
Дождитесь ровной струи воды из смесителя – это означает, что бак полон и воздуха в нём нет.
Закройте смеситель и проверьте все стыки на протечки под давлением.
Только теперь вставляйте вилку в розетку или включайте автомат для начала процесса нагрева.

Заключение

Установка и подключение бойлера — задача, требующая аккуратности, соблюдения норм безопасности и правильных схем подключения. При строгом следовании правилам бойлер будет работать безопасно и эффективно долгие годы. Если есть сомнения в своих навыках — лучше доверить монтаж квалифицированному специалисту.
