• НАЗНАЧЕНИЕ

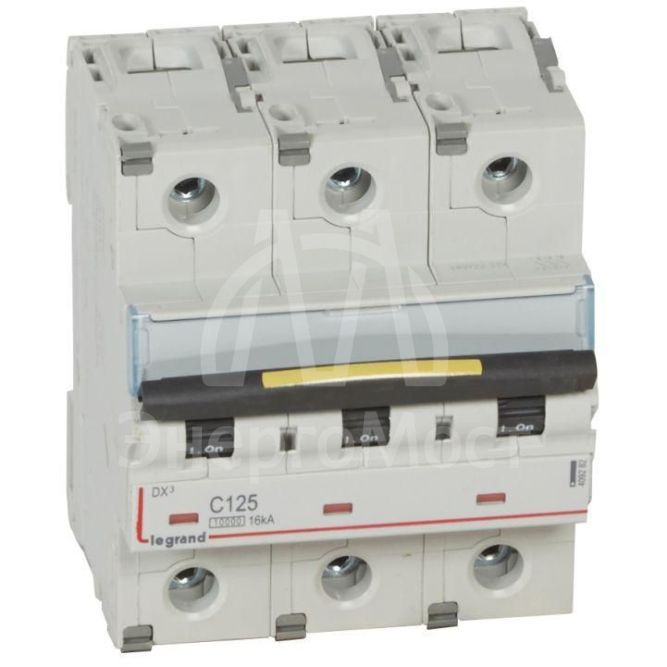

Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Описание
Характеристики
Отзывы
Характеристики
Бренд
Legrand
Вес
0.6928 кг
Номинальное напряжение
400 В
Степень защиты ip
IP20
Номинальный ток
125 А
Количество полюсов
3
Род тока
Переменный ток (AC)
Частота с
50 Гц
Частота
50 Гц
Номинальное импульсное напряжение
4 кВ
Номинальное напряжение изоляции ui
500 В
Ширина в числах модульных расстояний
4.5
Глубина монтажа, установки
47 мм
Температура окружающей среды при эксплуатации с
-25 — -25 °C
Номинальная отключающая способность в соответствии с en 60898
10 кА
Сечение однопроволочного проводника с
1.5 кв.мм
Сечение многопроволочного гибкого проводника с
1.5 кв.мм
Характеристика срабатывания
C
Количество защищенных полюсов
3
С коммутируемым нейтральным проводником
Нет
Для скрытого монтажа
Да
Номин. отключающая способность при коротком замыкании icu iec 60898 при 400 В
10 кА
Номин. отключающая способность при коротком замыкании icu iec 60898 при 230 В
0 кА
Номин. отключающая способность при коротком замыкании icu iec 60947-2 при 230В
32 кА
Кол-во в упаковке
1 штук
Габариты
0.112 × 0.116 × 0.085 м
Общее количество полюсов
3
Степень загрязнения (число)
3
Частота по
60 Гц
Сечение однопроволочного проводника по
35 кв.мм
Сечение многопроволочного гибкого проводника по
25 кв.мм
Рабочая температура окружающей среды с
-25 град.C
Температура окружающей среды при эксплуатации по
70 град.C
Рабочая температура окружающей среды по
70 град.C
Номин. отключающая способность при коротком замыкании icu iec 60947-2 при 400 В
16 кА
Единица измерения
шт.
