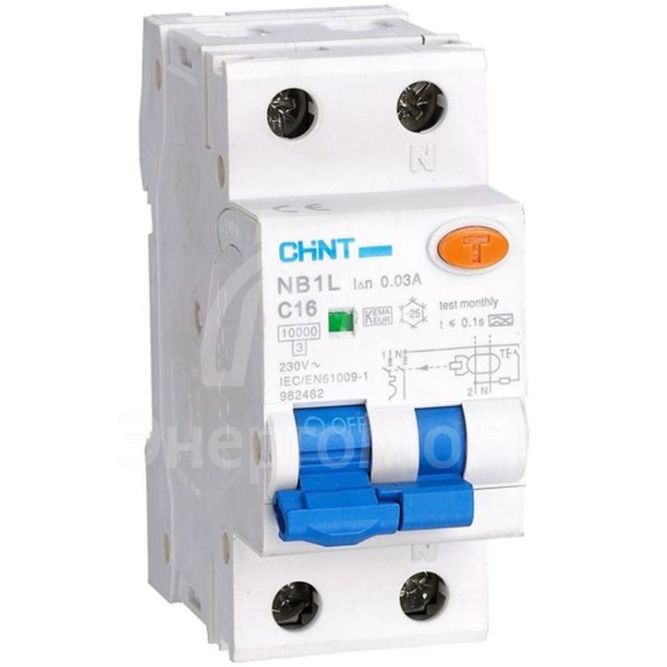

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц.
Они предназначены для защиты от поражения током и перегрузок, мгновенно разъединяют цепь при малейших повреждениях проводки. Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают:
- в исполнениях с уставками срабатывания 30 и 100 мА защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей;
- защиту от перегрузки и короткого замыкания.
Выбор класса:
АС – защита только от синусоидальных переменных токов утечки
А – как от синусоидальных, так и от пульсирующих постоянных токов утечки.
Кривая В 3-5 ln:
Защита цепей от перегрузок и коротких замыканий,
защита протяженных кабелей систем электроснабжения со системами заземления TN и IT.
Кривая С 5-10 ln:
Защита цепей от перегрузок и коротких замыканий,
защита резистивных и индуктивных нагрузок с низким
импульсным током.
Преимущества:
- Высокое качество комплектующих
- Быстрый монтаж и надежность крепления
- 100% контроль качества сборки
- Международные сертификаты качества
Условия эксплуатации:
- Рабочая температура: от -25°C до +40°C
- Температура хранения: от -25°C до +70°C
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ:
- Установка должна производиться квалифицированными электриками.
- Не управляйте выключателем влажными руками.
- Не проверяйте сопротивление изоляции между фазой и нейтралью.
- Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.
Степень загрязнения (число) | 2 |
Частота (Гц) | 50/60 Гц |
Габариты | 0.09 × 0.08 × 0.025 м |
Номинальная отключающая способность по iec 60947-2 | 6 кА |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 40 град.C |
Единица измерения | шт. |
Бренд | CHINT |
Вес | 0.233 кг |
Номинальное напряжение | 230 В |
Степень защиты ip | IP20 |
Номинальный ток | 16 А |
Род тока | Переменный ток (AC) |
Номинальное импульсное напряжение | 6 кВ |
Номинальное напряжение изоляции ui | 500 В |
Ширина в числах модульных расстояний | 2 |
Номинальный ток утечки | .03 А |
Тип по току утечки | A |
Характеристика срабатывания | B |
Номинальная отключающая способность при коротком замыкании icn по en 61009-1 | 6 кА |
