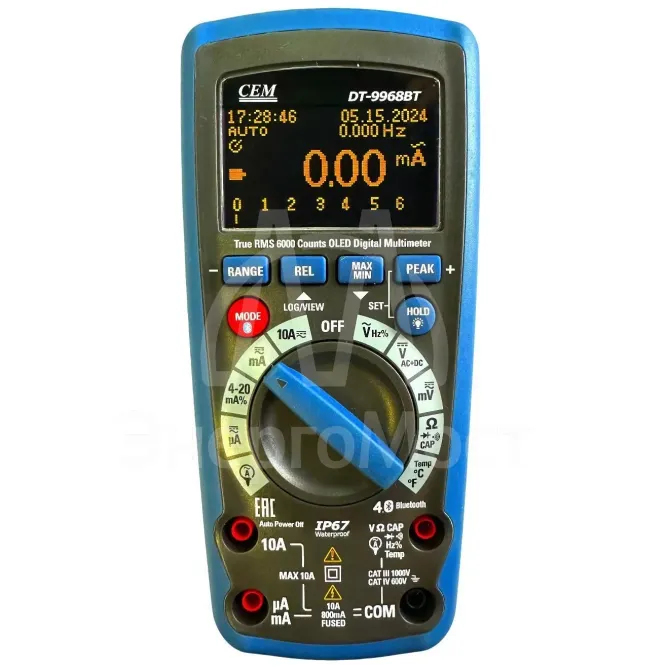

DT-9968BT Мультиметр цифровой с функцией True RMS

Функция

Максимальное входное значение

Напряжение пер./пост. тока
или пер. тока + пост. тока

1000 В пер. тока (СКЗ)/1000 В пост. тока

мкА, мА пер./пост. ток, 4–20 мА %

800 мA 1000 В быстродействующий предохранитель

10 A пер. или пост. ток

10 A 1000 В быстродействующий предохранитель (10 А в течение 30 секунд макс. каждые 15 минут)

3000 A пер. ток

3000 A с внешним датчиком

Сопротивление, непрерывность, проверка диодов, емкость, частота, коэффициент заполнения

600 В пер. тока (СКЗ)/600 В пост. тока

Температура

600 В пер. тока (СКЗ)/600 В пост. тока

Изоляция

Класс 2, двойная изоляция

Корпус

С двойным формованием, водонепроницаемость и пыленепроницаемость согласно IP67

Проверка диодов

Испытательный ток 1,5 мA, стандарт;
напряжение при разомкнутой цепи 3 В, стандарт

Проверка непрерывности

Звуковой сигнал, если сопротивление примерно 50 Ом или меньше

Индикация заряда батареи

Значок

Дисплей

OLED-дисплей, максимальное индицируемое число 6000

Индикация превышения диапазона

Отображается «OL»

Полярность

Для отрицательной полярности отображается значок «–»

Скорость измерений

3 считывания в секунду, номинал

Автоматическое выключение

Примерно через 30 минут неактивности

Входное полное сопротивление

10 МОм в режиме напряжения пер./пост. тока

Кол-во записей в журнале (Ручной/Авто)

Около 4000 значений

Отображение даты и времени

Настройка времени и даты

Реакция переменного тока

Истинное среднеквадратичное значение

Частота переменного тока

От 50 до 1000 Гц

Батарея

Стандартная щелочная батарейка 9 В и литиевый аккумулятор CR1220

Предохранители

800 мA/1000 В (6,3 × 32 мм) быстродействующий, 10 A/1000 В (10 × 38 мм) быстродействующий

Рабочая среда

От -20 до 40 °C (от -4 до 104 °F) при относительной влажности 70 %

Среда хранения

От –10 до 60 °C (от 14 до 140 °F) при относительной влажности 80 %

Рабочая высота над уровнем моря

Максимум 2000 м

Габариты и вес

170 × 79 × 50 мм, 342 г

Безопасность

Соответствует UL 61010-1 v.3 для измерений Категории IV 600 В и Категории III 1000 В, степень загрязнения 2

Напряжение постоянного тока

Диапазон

Разрешение

Погрешность

Входное полное сопротивление

Защита от перезаряда

60,00 мВ

0,01 мВ

± (0,5 % от показаний + 5 цифр)

>10 МОм

1000 В пост./пер. тока ср. квадр.

600,0 мВ

0,1 мВ

6,000 В

0,001 В

60,00 В

0,01 В

600,0 В

0,1 В

± (0,8 % от показаний + 5 цифр)

1000 В

1 В

Напряжение переменного тока с функцией TRMS

Диапазон

Разрешение

Погрешность (*)

Защита от перезаряда

(от 50 до 60 Гц)

(от 61 Гц до 1 кГц)

60,00 мВ

0,01 мВ

± (1,0 % от показаний + 5 цифр)

± (3,0 % от показаний + 5 цифр)

1000 В пост./пер. тока ср. квадр.

600,0 мВ

0,1 мВ

6,000 В

0,001 В

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

Напряжение переменного + постоянного тока с функцией TRMS

Диапазон

Разрешение

Погрешность
(от 50 Гц до 1 кГц)

Входное полное сопротивление

Защита от перезаряда

6,000 В

0,001 В

± (3,0 % от показаний + 40 цифр)

>9 MОм

1000 В пост./пер. тока ср. квадр.

60,00 В

0,01 В

600,0 В

0,1 В

1000 В

1 В

(*) Погрешность указывается в пределах от 10 до 100% от диапазона измерений. Входное полное сопротивление: >9 МОм.

Постоянный ток

Диапазон

Разрешение

Погрешность

Защита от перезаряда

600,0 мкА

0,1 мкA

± (1,0 % от показаний + 5 цифр)

Быстродействующий предохранитель
800 мA/1000 В

6000 мкA

1 мкA

60,00 мА

0,01 мA

600,00 мА

0,1 мA

± (1,0 % от показаний + 8 цифр)

6,000 A

0,001 A

± (1,5 % от показаний + 8 цифр)

Быстродействующий предохранитель 10 A/1000 В

10,00 A

0,01 A

Переменный ток с функцией TRMS

Диапазон

Разрешение

Погрешность
(от 50 Гц до 1 кГц)

Защита от перезаряда

600,0 мкА

0,1 мкA

± (1,2 % от показаний + 5 цифр)

Быстродействующий предохранитель
800 мA/1000 В

6000 мкA

1 мкA

60,00 мА

0,01 мA

600,00 мА

0,1 мA

6,000 A

0,001 A

± (1,5 % от показаний + 8 цифр)

Быстродействующий предохранитель 10 A/1000 В

10,00 A

0,01 A

(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).

Показания 4–20мA%

Диапазон

Разрешение

Погрешность

Соответствие

От –25 до 125 %

0,01 %

±50 цифр

0 мA=–25 %, 4 мA=0 %,
20 мA=100 %, 24 мA=125 %

Переменный ток (с датчиком тока)

Диапазон

Коэффициент датчика

Разрешение

Погрешность
(от 50 Гц до 1 кГц)

Защита от перезаряда

30 A*

100 мВ/1 A

0,01 A

± (1,2 % от показаний

+ 10 цифр)

1000 В пост./пер. тока ср. квадр.

300 A*

10 мВ/1 A

0,1 A

3000 A*

1 мВ/1 A

10 A

(*) Погрешность указывается в пределах от 5 до 100% от диапазона измерений.

(*) Не учитывается погрешность датчика тока.

* С датчиком тока 320 B (30 A*/300 A*/3000 А* диапазон соответствует 320 B).

Искаженная, импульсная, треугольная или трапециевидная форма сигнала. Погрешность: ± (10 % от показаний + 10 цифр).

Проверка диодов

Функция

Испытательный ток

Макс. напряжение с разомкнутой цепью

<1,5 мA

3,0 В пост. тока

Проверка сопротивления и непрерывности

Диапазон

Разрешение

Погрешность

Зуммер

Защита от перезаряда

600,0 Ом

0,1 Ом

± (1,2 % от показаний
+ 40 цифр)

<50 Ом

600 В пост./пер. тока ср. квадр.

6,000 кОм

0,001 кОм

± (1,2 % от показаний
+ 5 цифр)

60,00 кОм

0,01 кОм

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

60,00 МОм

0,01 МОм

± (2,5 % от показаний
+ 10 цифр)

Частота (электронные цепи)

Диапазон

Разрешение

Погрешность

Защита от перезаряда

От 40,00 Гц до 100 кГц

От 0,01 Гц до 0,001 кГц

± (0,5 % от показаний)

600 В пост./пер. тока ср. квадр.

Чувствительность: 2 В ср. квадр.

Коэффициент заполнения

Диапазон

Разрешение

Погрешность

От 20 до 80 %

0,1 %

± (1,2 % от показаний + 2 цифры)

Диапазон импульсных частот: от 40 Гц до 100 кГц, амплитуда импульса: ±5 В
(от 100 мкс до 100 мс).

Емкость

Диапазон

Разрешение

Погрешность

Защита от перезаряда

999,9 нФ

0,1 нФ

± (1,2 % от показаний + 8 цифр)

600 В пост./пер. тока ср. квадр.

9,999 мкФ

0,001 мкФ

± (1,5 % от показаний + 8 цифр)

999,9 мкФ

0,1 мкФ

± (1,5 % от показаний + 8 цифр)

99,99 мФ

0,01 мФ

± (2,5 % от показаний + 20 цифр)

Температура с датчиком типа K

Диапазон

Разрешение

Погрешность

Защита от перезаряда

От –40,0 до 600,0 °C

0,1 °C

± (1,5 % от показаний
+ 3 °С)

600 В пост./пер. тока ср. квадр.

От 600 до 1000 °C

1 °C

От –40,0 до 600,0 °F

0,1 °F

± (1.5 % от показаний
+ 5,4 °F)

От 600 до 1832 °F

1 °F

(*) Погрешность прибора без зонда; заданная погрешность при стабильной температуре окружающей среды ±1 °C.

При длительных измерениях показания увеличиваются на 2 °C.
