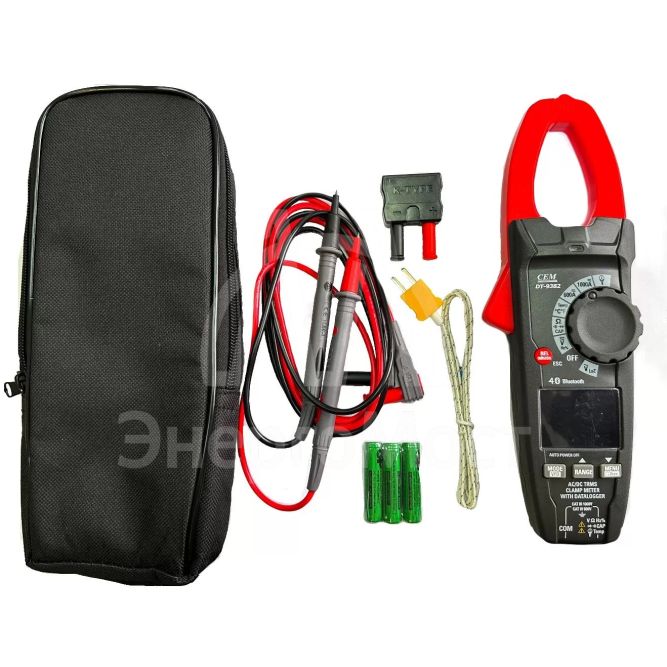

DT-9382 токоизмерительные клещи

Функция

Диапазон

Разрешение

Погрешность

Напряжение пост. тока

600,0 мВ

0,1 мВ

± (0,5 % + 8 цифр)

6,000 В

0,001 В

60,00 В

0,01 В

± (1,5 % + 5 цифр)

600,0 В

0,1 В

1000 В

1 В

Входное полное сопротивление > 10 МОм; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Напряжение пер. тока с TRMS

(50–400 Гц)

6,000 В

0,001 В

60,00 В

0,01 В

± (1,5 % + 5 цифр)

600,0 В

0,1 В

1000 В

1 В

Входное полное сопротивление > 9 МОм; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Погрешность указывается в пределах от 10 до 100 % от диапазона измерений, синусоидальные волны.

Погрешность функции PEAK: ±10 % от показаний, время реакции PEAK: 1 мс.

Значения напряжения переменного тока частотного преобразователя представлено только для справки.

Напряжение LowZ пер. тока с TRMS

(50–400 Гц)

6,000 В

0,001 В

60,00 В

0,01 В

± (3,0 % + 40 цифр)

300,0 В

0,1 В

Входное полное сопротивление <300 кОм; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Погрешность указывается в пределах от 10 до 100 % от диапазона измерений, синусоидальные волны.

Напряжение пер. тока и пост. тока с TRMS (50–400 Гц)

6,000 В

0,001 В

60,00 В

0,01 В

± (2,5 % + 20 цифр)

600,0 В

0,1 В

1000 В

1 В

Входное полное сопротивление > 10 МОм; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Постоянный ток

600,0 A

0,1 A

± (2,5 % + 5 цифр)

1000 A

1 A

± (2,8 % + 5 цифр)

Защита от перезаряда: 1000 A пост./пер. ток ср. квадр.

Переменный ток с TRMS (50–60 Гц)

600,0 A

0,1 A

± (2,5 % + 5 цифр)

1000 A

1 A

± (2,8 % + 5 цифр)

Защита от перезаряда: 1000 A пост./пер. ток ср. квадр.

Ток гибкой катушки

(50–400 Гц)

30,00 A

0,01 A

300,0 A

0,1 A

± (3,0 % + 5 цифр)

3000 A

1 A

Защита от перезаряда: 3000 A пост./пер. ток ср. квадр.

Погрешность указывается в пределах от 10 до 100% от диапазона измерений, синусоидальные волны.

Проверка сопротивления и непрерывности

600,0 Ом

0,1 Ом

± (1,0 % + 10 цифр)

6,000 кОм

0.001 кОм

60,00 кОм

0,01 кОм

± (1,5 % + 5 цифр)

600,0 кОм

0,1 кОм

6,000 МОм

0,001 МОм

± (2,5 % + 5 цифр)

60,00 МОм

0,01 МОм

± (3,5 % + 10 цифр)

Зуммер <50 Ом; защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Проверка диодов

Испытательный ток <1,5 мA

Макс. напряжение с разомкнутой цепью: 3,3 В пост. тока

Частота (электронные цепи)

от 9,999 Гц до 99,99 кГц

от 0,01 до 10 Гц

± (1,2 % + 5 цифр)

Защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Чувствительность: >5 В ср. квадр. (при коэффициенте заполнения 20–80 %).

Коэффициент заполнения

10,0–90,0 %

0,1 %

± (1,2 % + 8 цифр)

Диапазон импульсных частот: от 40 Гц до 10 кГц, амплитуда импульса: ±5 В (0,1–100 мс).

Емкость

60,00 нФ

0,01 нФ

± (4,0 % + 20 цифр)

600,0 нФ

0,1 нФ

6,000 мкФ

0,001 мкФ

± (3,0 % + 8 цифр)

60,00 мкФ

0,01 мкФ

600,0 мкФ

0,1 мкФ

6000 мкФ

1 мкФ

± (5,0 % + 8 цифр)

60,00 мФ

0,01 мФ

± (5,0 % + 20 цифр)

100,0 мФ

0,1 мФ

Защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Температура с датчиком типа K

от –40,0 до 600,0 ºC

0,1 ºC

±(1,5 % + 5ºC)

от 600 до 1000 ºC

1 ºC

от –40,0 до 600 °F

0,1 ºF

±(1,5 % + 9ºC)

от 600 до 1800 ºF

1ºF

Защита от перезаряда: 1000 В пост./пер. тока ср. квадр.

Точность прибора без зонда; заданная точность при стабильной температуре окружающей среды ±1 °C.

При длительных измерениях показания увеличиваются на 2 °C.

Открытие зажимов

Примерно 1,3 дюйма (34 мм)

Дисплей

Цветной ЖК-дисплей TFT, 3–5/6 цифр (максимальное индицируемое число 6000)

Проверка непрерывности

Порог 50 Ом; испытательный ток <0,5 мА

Проверка диодов

Стандартный испытательный ток 0,3 мA

Стандартное напряжение при разомкнутой цепи <3,3 В пост. тока

Индикация превышения диапазона

Отображение «OL»

Скорость измерений

3 считывания в секунду, номинал

Пик

Захват пиков >1 мс

Датчик температуры

Термопара типа K

Входное полное сопротивление

10 МОм в режиме напряжения пост. тока
9 МОм в режиме напряжения пер. тока

Реакция переменного тока

Истинное среднеквадратичное значение
(A пер. ток и В пер. тока)

Рабочая температура

От 5 до 40 °C (от 41 до 104 °F)

Температура хранения

...
