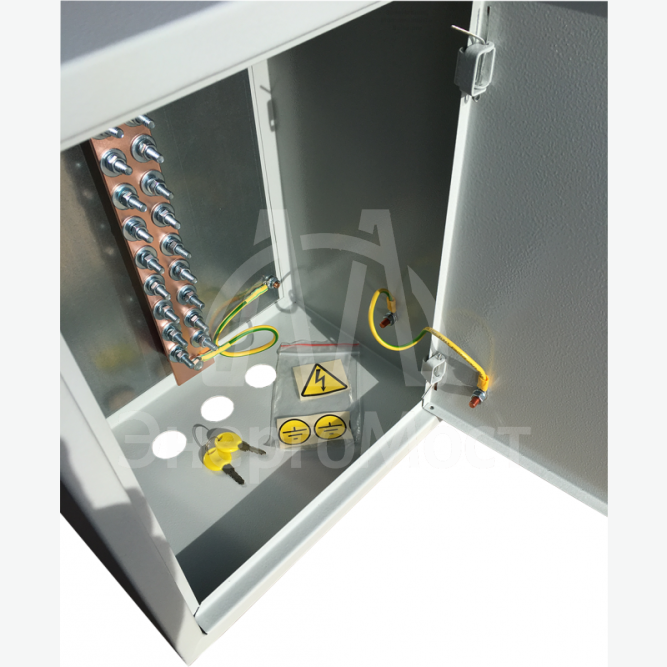

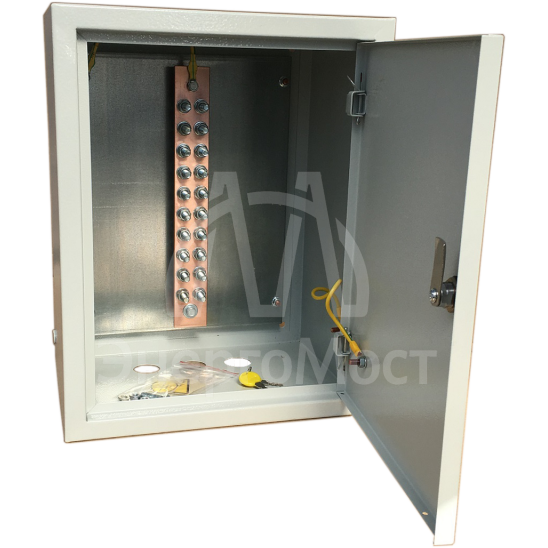

Ящик ГЗШ-20 шина медная 40х4, 20 подключений

Ящик главной заземляющей шины ЯГЗШ-20-40-4

Болты для подключения проводников - при заказе укажите необходимый типоразмер болтов подключения (М6, М8, М10, М12)

Степень влагопылезащиты IP - для помещений IP-31, для улиц IP-54 и выше.

Ввод кабелей - в корпусе могут быть выполнены дополнительные отверстия в нужном количестве (сверху, слева, справа, снизу) диаметрами, мм: 18.6/ 20.5/ 22.5/ 28.3/ 37.0/ 47.0/ 54.2/ 60.0

Корпус стандартной комплектации: IP-31- IEK, EKF, Dekraft.

Доступные варианты: IP-54 и выше. Производители: DKC, ABB, Rittal, Schneider Electric, Legrand.

Ящик главной заземляющей шины, шкаф ГЗШ служит для создания системы уравнения потенциалов и заземления в каждой установке (до 1 кВ) сети (здания), соединяющей между собой следующие части:

• Заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется);

• Металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);

• Металлический каркас здания;

• Металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов;

• Систему молниезащиты;

• Заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

ГЗШ устанавливается открыто в том случае, если доступ к ней ограничен посторонним лицам. Например, специальные щитовые помещения в жилых домах. В другом случае, необходимо ее устанавливать закрыто, например, в шкафах или щитках, запирающихся на ключ.

Шкаф ГЗШ может быть использован для разрыва цепи заземляющего устройства, с целью измерения сопротивления растеканию тока.
