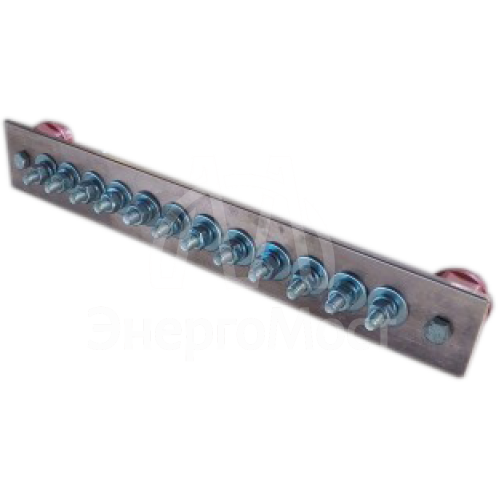

ГЗШ 20 | Медная шина заземления 120х8 | Подключений 20 | Ток 2400 А

ГЗШ-20-120-8 | Медная шина заземления

Главная заземляющая шина (ГЗШ) - это элемент заземляющего устройства, который обеспечивает необходимое уравнивание потенциалов в системах электроснабжения TN-S и TN-C-S.

Внутри вводного распредустройства в качестве главной заземляющей шины обычно используется шина РЕ.
ГЗШ должна быть изготовлена из медной шины. Алюминиевые шины применять нельзя.
Если устанавливать отдельно ГЗШ, то её расположение должно быть такое, чтобы доступ к ней был удобен для обслуживания.

Отдельно установленная ГЗШ должна быть сечением не меньше чем сечение РЕ или PEN проводников входящей питающей линии.
Конструкция шины подразумевает индивидуальное присоединение проводников, и чтобы отсоединить проводники можно было только с использованием инструмента. Если ГЗШ выполнена в подъездах, подвалах, то её исполнение должно быть в шкафу. Шкаф должен закрываться на замок. А там где есть доступ только соответствующему персоналу, то ГЗШ можно устанавливать открыто.

Главный заземляющий шкаф (шина) предназначена для выполнения системы уравнивания потенциалов в каждой электроустановке здания, которая соединяет между собой следующие проводящие части:

• Заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется);

• Металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);

• Металлический каркас здания;

• Металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов;

• Систему молниезащиты;

• Заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

Шкаф может быть использован для разрыва цепи заземляющего устройства, с целью измерения сопротивления растеканию тока.
