• НАЗНАЧЕНИЕ

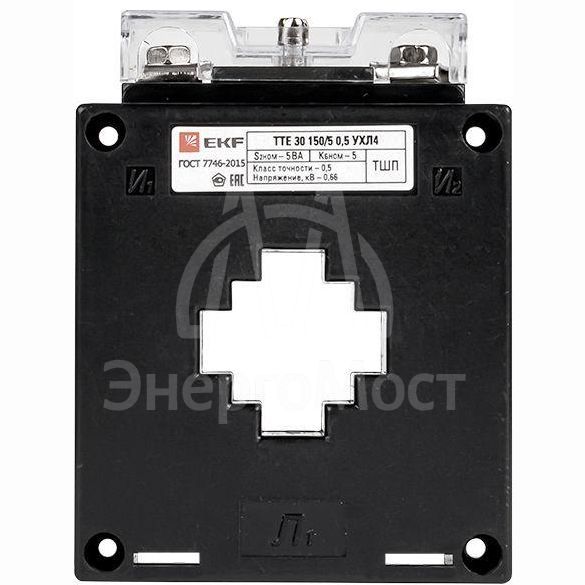

Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).
Класс точности измерения | 0.5 |
Кол-во в упаковке | 1 штук |
Габариты | 0.117 × 0.087 × 0.047 м |
Единица измерения | шт. |
Бренд | EKF |
Вес | 0.56 кг |
Исполнение | Однофазный трансформатор тока |
Сертифицированный | Да |
Диаметр отверстия | 23.6 мм |
Высота наружной части | 31 мм |
Высота отверстия | 31 мм |
С медной шиной | Нет |
Номинальный первичный ток | 100 А |
Быстрое закрепление | Нет |
Присоединение вторичной обмотки | Винтовое соединение |
Номинальная вторичная полная мощность | 5 В.А |
Номинальный вторичный ток | 5 А |
Номинальный коэффициент безопасности приборов | FS 10 |
С защитой от прикосновения к токоведущим частям | Нет |
Класс точности (По Директиве ЕС 2004/22/ec (mid)) | 0.5 |
